Realizar un escaneado base de eje

Para escanear un elemento de línea recta, seleccione Insertar | Escaneado | Eje. Aparece la ficha EJE del cuadro de diálogo ESCANEADO BASE:

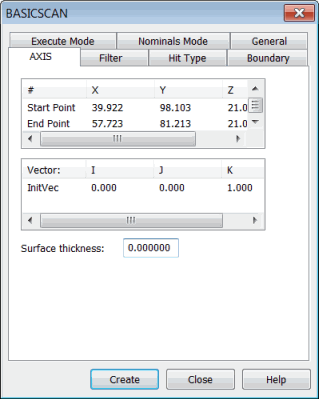

Cuadro de diálogo ESCANEADO BASE - Ficha EJE

Esta ficha toma el punto inicial y el punto final de la línea y le permite ejecutar el escaneado.

El método Eje:

Los parámetros que controlan el escaneado son:

Los puntos se pueden introducir directamente o bien se pueden obtener de datos de la máquina o de CAD.

Definición de un escaneado base de eje

Puede definir un escaneado base de eje de una de estas formas:

Una vez creado el escaneado, PC-DMIS lo inserta en la ventana de edición. A continuación se proporciona un ejemplo de una línea de comandos correspondiente al escaneado base de eje en la ventana de edición:

SCN3 =ESCANEADO BASE/EJE,NÚMERO DE CONTACTOS=10,MOSTRAR CONTACTOS=NO,MOSTRAR TODOS PARÁMS=SÍ
<75.149,90.467,0>,<78.2,62.832,0>
VecInic=0,0,1,ESPES=0,SONDACOMP=SÍ,MOVIMIENTO EVITACIÓN=NO,DISTANCIA=0
FILTRO/DISTANCIA,2.54
MODO EJEC=ELEMENTO,USEHSSDAT=SÍ,USEDELAYPNTS=NO
LÍMITE/
TIPOCONT/VECTOR
MODO NOMS=BUSCARNOMS,10
TERMINAR ESCANEADO
