En este tema final del tutorial se describen algunas prácticas recomendadas.
Elementos automáticos
Si piensa trabajar con elementos automáticos, es mejor activar algunas opciones para cada tipo de elemento que vaya a utilizar en la rutina.
Seleccione Insertar | Elemento | Automático y, a continuación, elija un tipo de elemento para abrir el cuadro de diálogo Elemento automático correspondiente a ese elemento.
En el área Propiedades de la medición, active estas opciones:
Movimientos circulares: Hace que las líneas de la ruta sean más circulares alrededor de los elementos circulares.
Pulso automático: Selecciona automáticamente el mejor ángulo de sonda para el elemento.
Detección de vacíos: PC-DMIS detecta los contactos que se tomarían en un espacio vacío y los cambia de posición.
Cuando haya acabado, haga clic en Cerrar para cerrar el cuadro de diálogo Elemento automático. La próxima vez que cree ese elemento, PC-DMIS utilizará esos cambios.
Para ver el funcionamiento de las mejores prácticas para los elementos automáticos, haga lo siguiente:
Active los elementos anteriores para un elemento automático de tipo cilindro.
Asegúrese de que no haya superficies seleccionadas.

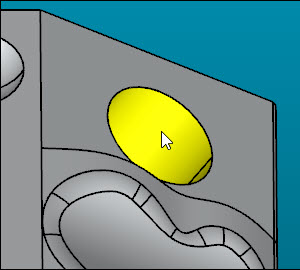

Pulse Mayús y haga clic en el cilindro interior de la superficie inclinada de la cara superior.
La sonda con animación de la ventana gráfica se coloca automáticamente en el cilindro. El software abre el cuadro de diálogo Ejecución para seleccionar el mejor ángulo:
Haga clic en Aceptar para añadir CIL4 a la rutina y cierre el cuadro de diálogo Pulso automático.
En la ventana de edición, seleccione el elemento CIL4 y pulse F9. Verá que las líneas de la ruta entre los contactos forman una curva en lugar de una recta:
Puntos de movimiento
Cuando desee finalizar una rutina de medición, utilice los comandos MOV/PUNTO al final de la rutina para colocar la sonda en una posición segura para las rutinas o las mediciones futuras.
¡Enhorabuena! Ha terminado el tutorial.
