El modelo de CAD se incluye con esta versión de PC-DMIS. Además, en el tutorial se presupone que dispone de lo siguiente:

• Una fixture de placa base

• Una fixture cilíndrica en forma de poste que se pueda acoplar al bloque de pruebas de Hexagon

Puede colocar la pieza directamente sobre la mesa y no utilizar la fixture si lo desea. Sin embargo, puede que la sonda no tenga espacio suficiente para medir los elementos en las caras laterales.

Acoplar la fixture y la pieza

Si no tiene esta pieza concreta, puede utilizar una parecida que tenga varios círculos y un cono para medirlos.

1. Acople una fixture de cilindro a una fixture de placa base con rosca o a la propia mesa de la CMM.

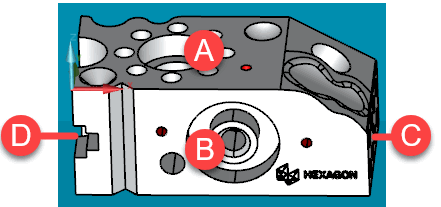

2. Acople el bloque de prueba de Hexagon a la parte superior de la fixture de cilindro con rosca.

3. Oriente el bloque de prueba en la mesa de la CMM de manera que la sonda pueda acceder con facilidad a las caras superior y frontal.

Para los usuarios en modo offline

1. Acople una fixture de cilindro a una fixture de placa base con rosca o a la propia mesa de la CMM.

2. Acople el bloque de prueba de Hexagon a la parte superior de la fixture de cilindro con rosca.

3. Oriente el bloque de prueba en la mesa de la CMM de manera que la sonda pueda acceder con facilidad a las caras superior y frontal.

Conectar la sonda

Conecte un cuerpo de sonda, sin extensiones, y una punta de rubí para una sonda de contacto al carro portaherramienta vertical de la CMM. Anote los componentes de hardware que utilice, para poder definir la sonda en PC-DMIS posteriormente.

• Si la CMM NO está encendida, continúe con el tema "Poner en marcha la CMM y llevarla al inicio".

• Si la CMM está encendida, se ha llevado al inicio y se ha iniciado PC-DMIS, siga por "Crear una nueva rutina de medición".
