¿Busca dimensiones de FCF GD&T? Si es así, consulte:
Cuadro de diálogo Dimensión de angularidad
La opción de menú Insertar | Dimensión | Angularidad permite calcular el error de angularidad de un plano o línea con respecto al plano o línea del dátum. (Si se selecciona o introduce un solo elemento, PC-DMIS utiliza el plano de trabajo actual como dátum.)
Al igual que la perpendicularidad o el paralelismo, la dimensión de angularidad permite especificar un ángulo que no sea de 90 grados (perpendicularidad) o de 0 grados (paralelismo). Por ejemplo, si especifica un ángulo de 45 grados, PC-DMIS crea una banda de tolerancia a 45 grados y comprueba que los contactos están dentro de esa banda de tolerancia.

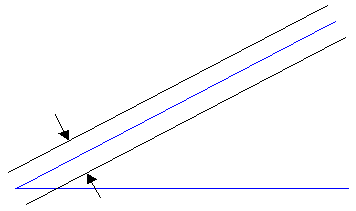

El valor medido es un ángulo (en azul). La banda de tolerancia de angularidad consta de dos líneas paralelas o planos (en color negro) que nunca se cruzan.
Más:
Calcular el error de angularidad con la opción ANGULARIDAD:
