Dimensionar la simetría

¿Busca dimensiones de FCF GD&T? Si es así, consulte:

ID Feature Search ID Feature List box Last Two button Clear button Tolerance for Symmetry Dimensions Output To area Display check box Edit button Create button Close button Units area Analysis area

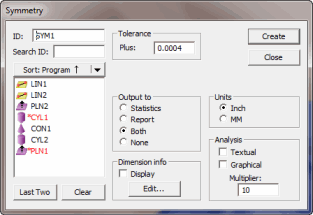

Cuadro de diálogo Dimensión de simetría

La opción de menú Insertar | Dimensión | Simetría permite calcular la simetría de un conjunto de puntos con un elemento de dátum, o dos líneas opuestas con un elemento de dátum.

Según la norma de dimensionamiento geométrico y tolerancia, el siguiente gráfico indica cómo se interpreta y presenta la dimensión de una simetría.

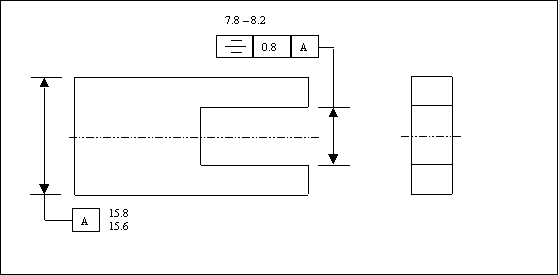

Dimensión de simetría

Dimensión de simetría - Interpretación

1: Plano central del elemento de dátum A.

2: Orden de las mediciones de punto.

3: Zona de tolerancia de 0,8 de anchura.

4: Elementos opuestos, con puntos alternantes.

5: Puntos de la mediana derivada.

Explicación del gráfico anterior

Dentro de los límites de tamaño e RFS, todos los puntos de mediana de los elementos opuestos de la ranura deben encontrarse entre dos planos paralelos separados 0.8, y estando los dos planos igualmente dispuestos alrededor del plano de dátum A. La tolerancia especificada y la referencia de dátum pueden aplicarse únicamente sobre la base de RFS.

Debido a la forma en que se define una simetría, PC-DMIS limita los elementos que pueden utilizarse para la dimensión de una simetría. Dado que los puntos deben ser equidistantes en relación con el dátum a fin de encontrar puntos intermedios entre ellos, debe seleccionar un conjunto de elementos con puntos alternantes, o bien dos líneas opuestas con el mismo número de puntos.

Más:

Para dimensionar un elemento con la opción SIMETRÍA:

Tolerancia positiva para dimensiones de simetría
