Una especificación de descentramiento circular controla cuánto pueden desviarse las secciones transversales del elemento con respecto a círculos perfectos centrados en algún eje de dátum.
Valor real:
Para una sección transversal, es la distancia mínima entre dos círculos. Estos círculos están centrados en el eje de dátum y tienen una orientación perpendicular a este. Contienen la sección transversal entera entre ellos.
En un elemento entero, este es el peor valor real de todas las secciones transversales.
Con la especificación anterior, el valor real de una de las secciones transversales se ve así:
La superficie real de la pieza corresponde a la línea continua, el dátum real corresponde a la línea discontinua y la zona de tolerancia más pequeña que contiene la superficie de la sección transversal se muestra en el área sombreada. La zona de tolerancia es exactamente coaxial con respecto al eje de dátum real. El valor real para el elemento entero es el peor valor real de todas las secciones transversales.
Por último, el valor medido (con el cálculo de dátum POR OMISIÓN) para una de las secciones transversales se ve así:
La zona de tolerancia medida es exactamente coaxial con respecto al eje de dátum medido. En este caso, los puntos medidos no se han medido con una densidad suficiente y, por ello, el valor medido es menor que el valor real. El valor medido para el elemento entero sería el peor valor medido de todas las secciones transversales.
Puede utilizar elementos circulares, cilíndricos, cónicos o planares que tengan datos de superficie. Para obtener información detallada sobre los círculos, los cilindros, los conos y los planos que tienen datos de superficie, consulte "Tipos de elementos con y sin datos de superficie". Estos elementos deben ser concéntricos nominalmente con el eje de dátum.
Esta tolerancia geométrica interpreta los elementos circulares como una única sección transversal.
Valor medido:
Es la distancia entre dos círculos. Los círculos contienen todos los puntos medidos entre ellos. Los círculos están centrados en el eje de dátum y tienen una orientación perpendicular a este.
Normalmente, los dos círculos son coplanares. Esto significa que la superficie tiene un ángulo cónico de cero. Sin embargo, la opción "semiángulo del cono" del comando le permite especificar una superficie cónica. En ese caso, PC-DMIS inclina los dos círculos de manera que la zona de tolerancia sea perpendicular a la superficie nominal. El semiángulo del cono representa el ángulo de la superficie nominal, no de la zona de tolerancia.
En los círculos exteriores, los ángulos positivos significan que el vector del círculo señala hacia el vértice del cono y los ángulos negativos significan que el vector del círculo señala en dirección contraria al vértice del cono.
En los círculos interiores, los ángulos positivos significan que el vector del círculo señala en dirección contraria al vértice del cono y los ángulos negativos significan que el vector del círculo señala hacia el vértice del cono.
Estas convenciones para interior y exterior se eligieron para representar los valores por omisión habituales. Lo más frecuente es que los vectores de los círculos exteriores señalen hacia el vértice del cono —el caso del ángulo positivo. Además, lo más frecuente es que los vectores de los círculos interiores señalen en dirección contraria al vértice del cono —el caso del ángulo positivo.

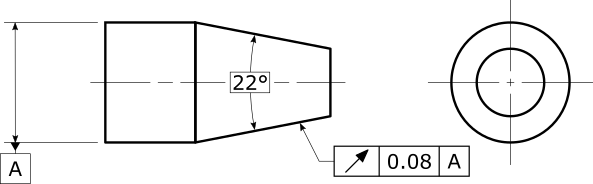

Supongamos que tiene la especificación siguiente y decide medir el cono como una serie de círculos (aunque recomendamos utilizar un elemento de cono):
En ese caso, los círculos son exteriores, lo que significa que, si el vector del círculo señala hacia la derecha (hacia el vértice del cono), el semiángulo del cono debe establecerse en +11°. Si el vector del círculo señala hacia la izquierda (en dirección contraria al vértice del cono), el semiángulo del cono debe establecerse en -11°.
Esta tolerancia geométrica divide los datos de un elemento cilíndrico en varias secciones transversales. La tolerancia evalúa el descentramiento en cada sección transversal. Para aumentar al máximo las posibilidades de encontrar la peor sección transversal real, le recomendamos medir el cilindro con muchas secciones transversales
Valor medido:
En el elemento entero, es el valor medido de la peor sección transversal. Si no midió los datos medidos en las secciones transversales, PC-DMIS muestra un error.
Esta tolerancia geométrica divide los datos de un elemento cónico en varias secciones transversales. La tolerancia evalúa el descentramiento en cada sección transversal. Orienta cada zona de tolerancia como perpendicular a la superficie nominal. Para aumentar al máximo las posibilidades de encontrar la peor sección transversal real, le recomendamos medir el cono con muchas secciones transversales.
Valor medido:
En el elemento entero, es el valor medido de la peor sección transversal. Si no midió los datos medidos en las secciones transversales, PC-DMIS muestra un error.
Esta tolerancia geométrica divide los datos de un elemento planar en una o varias secciones circulares alrededor del eje de dátum. La tolerancia orienta cada zona de tolerancia como perpendicular a la superficie nominal. Para aumentar al máximo las posibilidades de encontrar la peor sección circular real, le recomendamos medir el plano con muchas secciones circulares
Valor medido:
En el elemento entero, es el valor medido de la peor sección circular. Si no midió los datos medidos en las secciones circulares que rodean al eje de dátum, PC-DMIS muestra un error.
El marco de referencia de dátum debe establecer un eje de dátum claro.
Ninguno. La tolerancia geométrica no permite modificadores.
En los elementos circulares, la opción "semiángulo del cono" permite que el círculo represente una sección transversal de una superficie cónica, en lugar de una superficie cilíndrica. De esta manera se ajusta la orientación de la zona de tolerancia. Tanto los semiángulos del cono positivos como negativos tienen sentido, lo que le permite controlar si la dirección de apertura del cono nominal es paralela o antiparalela al vector del círculo nominal.
En los círculos interiores con semiángulos de cono positivos, el vector del círculo señala desde los diámetros menores del cono hacia los diámetros mayores del cono. Los semiángulos de cono negativos hacen lo opuesto. Esta convención se eligió porque hace que los ángulos positivos sean el caso más habitual para la mayoría de los usuarios.
En los círculos exteriores con semiángulos de cono positivos, el vector del círculo señala desde los diámetros mayores del cono hacia los diámetros menores del cono. Los semiángulos de cono negativos hacen lo opuesto. Esta convención se eligió porque hace que los ángulos positivos sean el caso más habitual para la mayoría de los usuarios.
Cuando al menos un elemento de dátum tiene datos de superficie, el tipo de cálculo de dátum controla cómo se calculan los dátums medidos a partir de los datos de superficie de los elementos de dátum. Para obtener información, consulte "Cómo resuelve y utiliza PC-DMIS los dátums".
A continuación se ofrece un ejemplo de informe de tolerancia de descentramiento circular de un cilindro.
