Para poder utilizar una referencia de dátum, debe definirla en la rutina de medición. Puede realizar esta acción con el comando Definición de dátum. Para definir una referencia de dátum y crear este comando, seleccione Insertar | Dimensión | Definición de dátum en el menú.

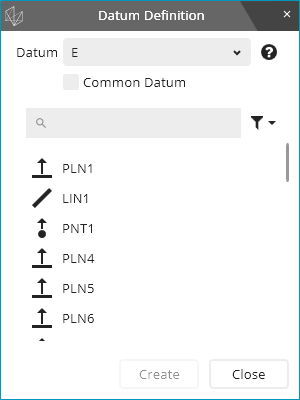

Aparece el cuadro de diálogo Definición de dátum:
En el cuadro Dátum, escriba o seleccione el nombre del dátum.
En la lista de elementos de dátum, seleccione uno o varios elementos de dátum.
Si selecciona un solo elemento, la referencia de dátum representa un dátum único. Después de seleccionar ese elemento, PC-DMIS filtra la lista de elementos de manera que solo se muestren los demás elementos con las mismas características. Por ejemplo, si selecciona un círculo con un diámetro de 25 mm, filtra la lista y muestra los demás círculos del mismo diámetro. Así resulta más fácil seleccionar elementos similares adicionales para que la referencia de dátum represente un patrón de dátum.
Haga clic en Crear.
Si es necesario, siga utilizando el cuadro de diálogo para crear dátums adicionales y dátums comunes.
Dátum: Este cuadro define el nombre de la referencia de dátum. Normalmente se trata de una sola letra, como la E, o una secuencia de unas pocas letras, como por ejemplo BG.
Dátum común: Esta casilla de verificación le permite definir un datum común. Si marca esta casilla de verificación, en la lista de elementos dejan de mostrarse elementos y, en su lugar, se muestran los dátums que ya ha definido. Por ejemplo, para definir el dátum común A-B, defina primero el dátum A, después defina el dátum B y, por último, defina el dátum común A-B.
Esta es la sintaxis del comando Definición de dátum en la ventana de edición en el modo Comando:
DEFDAT/A,ELEMENTOS=PLN2,,
