Tolerancias de planitud por unidad
Comparación con las prácticas anteriores - 1
Una especificación de planitud controla cuánto se puede desviar el elemento de ser perfectamente plano. Dicho de otro modo, la planitud evalúa hasta qué punto es plano el elemento. PC-DMIS solo admite especificaciones de planitud en los planos.
Valor real:
Es la distancia mínima entre dos planos paralelos que contienen toda la superficie entre ellos.
Valor medido:

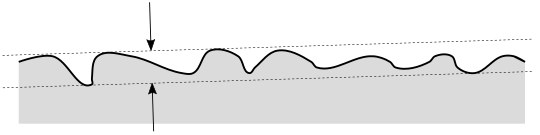

Es la distancia entre dos planos paralelos que contiene todos los puntos medidos entre ellos. Una rutina de mejor ajuste determina el normal a la superficie de los dos planos. Según la incertidumbre de la medición, la cantidad de puntos que mida y el lugar donde tome los puntos, puede ser mayor o menor que el valor real. La ilustración siguiente muestra un caso en el que no se midieron suficientes puntos, y por ello el valor medido es menor que el valor real:
Se pueden utilizar elementos planares que tienen datos de superficie. Para obtener información detallada sobre los planos con datos de superficie, consulte "Tipos de elementos con y sin datos de superficie".
Ninguno. La tolerancia geométrica no permite modificadores.
Opciones expuestas
El tipo de cálculo de la zona de tolerancia controla la rutina de mejor ajuste:
POR OMISIÓN: Calcula un plano de mejor ajuste de zona mínima (denominado también mín.-máx.). Busca el valor medido más pequeño dados los datos de superficie. Desde el punto de vista matemático, es muy similar a la especificación, porque, si se han medido los puntos con mucha densidad y alta precisión, el valor medido será muy aproximado al valor real.
LSQ: Calcula un plano de mejor ajuste de cuadrados mínimos, minimizando la suma de los cuadrados de las desviaciones con respecto al plano de mejor ajuste. Esta opción genera un valor medido más alto (es más conservadora que la opción POR OMISIÓN). Sin embargo, en general, esta opción calcula a mayor velocidad.
A continuación se muestra un informe de ejemplo de tolerancia de planitud:
Si selecciona la casilla Por unidad, la planitud tiene dos segmentos. El primer segmento (superior) es la planitud total como se describía anteriormente. El segmento inferior es la planitud por unidad, que define el tamaño, la forma y la orientación de una unidad. Las tolerancias por unidad controlan lo plana que es cada unidad posible del elemento con tolerancia.
El usuario es responsable de lo siguiente:
Seleccionar una unidad cuadrada o rectangular.
Elegir los tamaños de cada unidad.
Controlar la orientación de la unidad.
Controlar la orientación de la unidad
El vector de orientación de la unidad controla la manera en que la unidad se orienta en la superficie planar. Siempre es normalizado y perpendicular al normal a la superficie nominal del plano. Puede editar el vector con el botón Orientación de la unidad de la ficha Marco de control de elementos del cuadro de diálogo Orientación de la unidad. Para obtener más información, consulte "Orientación de la unidad" en "Ficha Marco de control de elementos". Con una unidad rectangular, el vector de orientación representa la dirección de la primera dimensión del área de unidad. Por ejemplo, si el área de unidad es 5x3, el vector de orientación de la unidad corresponde al 5. Con una unidad cuadrada, el vector representa la dirección de una de las caras del cuadrado.
Valor real:
desde un punto de vista conceptual, todo el elemento con tolerancia se divide en un número infinito de unidades superpuestas. Cada unidad tiene un tamaño, forma y orientación de unidad definidos. Cada unidad tiene su propio valor real de planitud. El valor real de planitud de todo el elemento es el valor real de la peor unidad.
Valor medido:
Hay un número muy elevado de unidades superpuestas que contienen subconjuntos de los puntos medidos. Para cada unidad concreta, el valor medido es la distancia mínima entre dos planos paralelos. Esos planos contienen entre ellos el subconjunto de puntos medidos de la unidad. Esto es equivalente al tipo de cálculo de zona de tolerancia POR OMISIÓN. El tipo de cálculo de zona de tolerancia de cuadrados mínimos no está disponible para las tolerancias por unidad.
El valor medido de todo el elemento es el valor medido de la peor unidad.
El algoritmo que el comando de tolerancia geométrica utiliza no comprueba cada unidad posible. En lugar de ello, realiza una búsqueda inteligente de la peor unidad. Siempre encuentra la peor unidad. Puede hacerlo en mucho menos tiempo de cálculo que si comprobara cada unidad posible.
En PC-DMIS 2020 R2 y posteriores, se puede controlar la orientación de la unidad. Los vectores de orientación están en las coordenadas de pieza. En versiones anteriores, con la planitud por unidad de XactMeasure no se podía controlar la orientación de la unidad. Además, las unidades se alineaban con el sistema de coordenadas de la máquina en lugar de con el sistema de coordenadas de pieza.
En PC-DMIS 2020 R2 y posteriores, el algoritmo de planitud por unidad es conservador. Eso significa que el algoritmo encuentra la peor unidad. En versiones anteriores, la planitud por unidad de XactMeasure evaluaba un número elevado de unidades, pero no siempre encontraba la peor unidad.

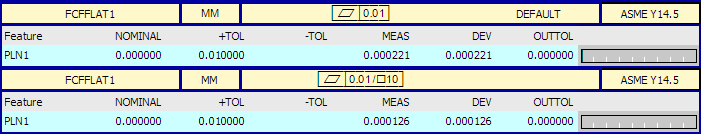

A continuación se muestra un informe de ejemplo de tolerancia por unidad. La etiqueta superior corresponde a la planitud total y la etiqueta inferior corresponde a la planitud por unidad.
