La ficha Nominales del cuadro de diálogo Tolerancia geométrica está disponible para tolerancias de posición y para tolerancias geométricas que tengan una tolerancia de tamaño.

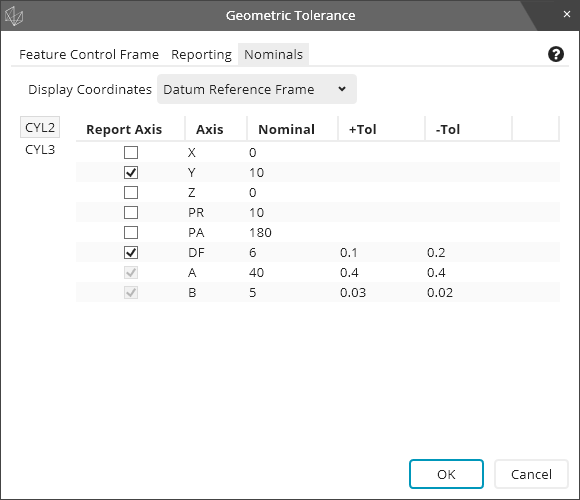

Tiene este aspecto:
Esta lista controla el sistema de coordenadas en el que se notifican los nominales. Puede cambiar entre Marco de referencia de dátum y Alineación actual para cambiar los nominales que se visualizan.
Tras hacer clic en Aceptar o Crear, PC-DMIS cambia el sistema de coordenadas en el que se notifican los resultados.

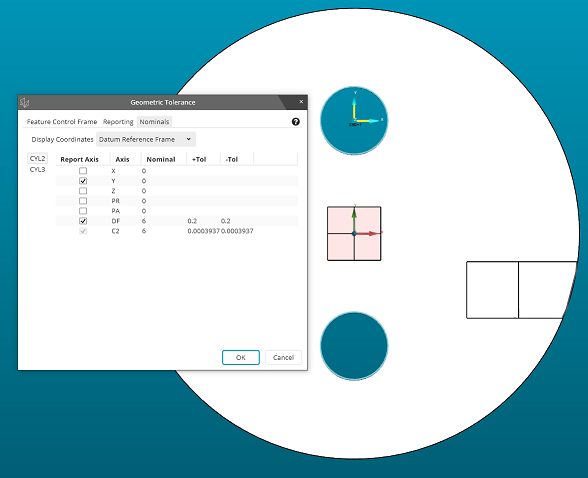

Puede visualizar los dos sistemas de coordenadas en la ventana gráfica como se muestra a continuación:
En la imagen del ejemplo anterior, el triedro de la alineación actual está en el centro de la pieza. El triedro del sistema de coordenadas del marco de referencia de dátum se muestra en el orificio superior.
El triedro no se actualiza dinámicamente mientras se está utilizando el cuadro de diálogo Tolerancia geométrica. Tiene que hacer clic en Crear o Aceptar para ver el triedro actualizado.

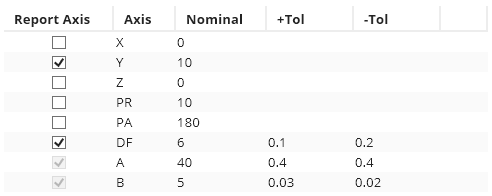

La tabla de elementos permite hacer lo siguiente:
Visualizar las ubicaciones nominales de los elementos considerados en las coordenadas de visualización elegidas.
Controlar las tolerancias de tamaño de los elementos considerados y los elementos de dátum.
Controlar los ejes que se deben incluir en el informe.
Puede controlar el elemento considerado que desea visualizar con las fichas de la izquierda. Cada elemento tiene una pequeña ficha en la que puede hacer clic, como se muestra a continuación.
La ficha de cada elemento permite ver la ubicación nominal del elemento considerado.
La columna Informe de eje de la tabla de nominales determina si se debe incluir ese eje en el informe. Puede marcar las casillas de verificación para mostrar la información que desee.
La columna Eje de la tabla de nominales contiene los nombres de los ejes que le puede interesar notificar. Esos nombres corresponden a los elementos siguientes:
X: Corresponde a la coordenada X.
Y: Corresponde a la coordenada Y.
Z: Corresponde a la coordenada Z.
PR: Corresponde al radio polar.
PA: Corresponde al ángulo polar.
DF: Corresponde al diámetro del elemento (o el tamaño).
Como puede ver en la imagen siguiente, los nombres de dátum también figuran en la columna Eje:
Solo aparecen los elementos de dátum de tamaño. La casilla de verificación Informe de eje no está disponible para esas filas.
La columna Nominal de la tabla de nominales contiene los valores nominales de los ejes notificables, y los tamaños nominales de los elementos de dátum de tamaño.
La columna Tol+ de la tabla de nominales contiene las tolerancias de tamaño positivas de los elementos considerados y los elementos de dátum de tamaño. Aquí puede editar las tolerancias de tamaño positivas.
La columna Tol- de la tabla de nominales contiene las tolerancias de tamaño negativas de los elementos considerados y los elementos de dátum de tamaño. Aquí puede editar las tolerancias de tamaño negativas.
La casilla de verificación Tolerancias negativas muestran signo - en la ficha Dimensión del cuadro de diálogo Opciones de configuración aplica lo mismo aquí que en la ficha Marco de control de elementos. Para obtener información, consulte el tema "Ficha Marco de control de elementos".
Cuando no está marcada, las tolerancias de signo menos suelen ser positivas.
Cuando está seleccionada, las tolerancias de signo menos suelen ser negativas.
