Una especificación de perpendicularidad controla cuánto se puede desviar el elemento de ser un ángulo de 90 perfecto con respecto a un dátum. En ocasiones puede utilizar un dátum secundario para tener un mayor control de la orientación de la zona de tolerancia.
Para esta tolerancia geométrica, estos tres aspectos funcionan a la vez:
Cada elemento considerado y cada elemento con tolerancia resultante
Cada zona de tolerancia
Los elementos de dátum
Para evaluar esta tolerancia, PC-DMIS convierte cada elemento considerado en un elemento con tolerancia. Puede encontrar la descripción correspondiente en "Derivar el elemento con tolerancia".
PC-DMIS optimiza, a continuación, cada elemento con tolerancia en su zona de tolerancia respectiva. El proceso de optimización respeta las restricciones que cada dátum impone.
Cada elemento con tolerancia se optimiza por separado.
Puede usar estos tipos de elementos:
cilindros, conos, planos, líneas, anchuras 3D y anchuras 2D
Algunos tipos de elementos tienen un elemento con tolerancia que es distinto a los datos de superficie del elemento considerado. Se trata de las líneas MEJAJ construidas 3D, los cilindros, los conos, las anchuras 3D, las anchuras 2D y los planos con un modificador de plano de tangente. Para obtener más información, consulte "Derivar el elemento con tolerancia".
Cuando el elemento considerado tiene un eje, la forma de la zona de tolerancia puede ser diametral (con el símbolo de forma de zona de tolerancia
) o planar (sin símbolo de forma de zona de tolerancia). Estos son los elementos considerados axiales:
Cilindro
Cono
Eje sin superficie
Para obtener información sobre los tipos de comandos de elemento que corresponden a estos tipos de elementos, consulte "Tipos de elementos con y sin datos de superficie".
A continuación se ofrece un ejemplo de una perpendicularidad en un cilindro con una zona de tolerancia diametral:
A continuación se ofrece un ejemplo de una perpendicularidad en un cilindro con una zona de tolerancia planar:
Las zonas de tolerancia planares en los elementos considerados axiales necesitan una orientación de zona de tolerancia especificada. Esto se debe a que el elemento no dispone de suficiente información para orientar la zona correctamente. En esos casos, el botón Orientación de zona en el cuadro de diálogo Tolerancia geométrica se hace visible. Para obtener información sobre cómo usar este botón para cambiar la orientación de la zona, consulte "Orientación de zona" en el tema "Ficha Marco de control de elementos".
Si una tolerancia controla el componente X de la orientación, el vector normal a la superficie de la zona de tolerancia debe ser X.
Cuando el elemento considerado es un plano, una línea de superficie, una anchura 3D o una anchura 2D, la forma de la zona de tolerancia siempre es planar. Está orientada en paralelo a las superficies nominales.
Puede tener más de un elemento considerado, pero esos elementos deben ser todos del mismo tipo.
Valor real:
Se trata de la zona de tolerancia más pequeña que contiene el elemento con tolerancia real. La zona se orienta nominalmente con respecto a los dátums reales.
Valor medido:
Se trata de la zona de tolerancia más pequeña que contiene el elemento con tolerancia medido. La zona se orienta nominalmente con respecto a los dátums medidos.
Supongamos que tiene esta especificación de perpendicularidad:
Para la especificación anterior, el valor real se ve así:
En la imagen anterior, la superficie real de la pieza corresponde a la línea continua, el dátum real corresponde a la línea discontinua y la zona de tolerancia más pequeña que contiene el elemento con tolerancia real se muestra en el área sombreada. La zona de tolerancia es exactamente perpendicular al dátum real.
Por último, el valor medido (con el cálculo de dátum POR OMISIÓN) se ve así:
En la imagen anterior, la zona de tolerancia es exactamente perpendicular al dátum medido. En este caso, puesto que los puntos medidos no se han medido con una densidad suficiente, el valor medido es menor que el valor real.
Los elementos considerados deben ser perpendiculares nominalmente al dátum principal.
Por ello, todos los elementos de entrada (considerados y de dátum) deben tener valores nominales especificados correctos. De este modo se garantiza que la zona de tolerancia se oriente correctamente a partir de los elementos de dátum. También se garantiza que el comando de tolerancia geométrica identifique correctamente los grados de libertad optimizables.
En el caso de una zona planar en los elementos axiales, el marco de referencia de dátum debe restringir por completo la orientación de zona de tolerancia. El normal a la superficie de la zona de tolerancia planar debe ser perpendicular al vector del eje del elemento considerado.
En PC-DMIS versión 2020 R2 y posteriores, ya no se permiten los modificadores de material en los dátums.
Cuando el elemento considerado es un cilindro o una anchura, la perpendicularidad permite un modificador del material máximo
para indicar que la especificación está en la máxima condición del material (MMC). Como alternativa, permite un modificador del material mínimo
para indicar que la especificación está en la mínima condición del material (LMC). Esto significa que, a medida que el tamaño del espacio seguro coincidente no vinculado (o el tamaño del espacio seguro de material mínimo no vinculado para LMC) se desvía respecto de MMC (o LMC), se añade tolerancia adicional o plus de tolerancia a la tolerancia en el marco de control de elementos, que da como resultado una tolerancia total. Para obtener más información sobre el plus de tolerancia, consulte "Evaluar el tamaño con el comando Tolerancia geométrica".
Supongamos que un orificio cilíndrico tiene una tolerancia de perpendicularidad de 0,002 en la MMC, como se muestra a continuación:
La tolerancia de tamaño es 0,675 más o menos 0,025, lo que significa que el rango de tamaño aceptable es de 0,650 a 0,700. La máxima condición del material es, pues, 0,650. Si el tamaño del espacio seguro coincidente medido no vinculado es 0,661, el plus de tolerancia es 0,011 y la tolerancia total es 0,013.
Cuando el elemento considerado es un cilindro de elemento automático, puede utilizar un modificador de zona proyectada
como se muestra a continuación:
Esto proyecta (extrapola) el eje del elemento medido como se describe en "Derivar el elemento con tolerancia".
Cuando el elemento considerado es un plano con datos de superficie, puede utilizar un modificador de plano de tangente
como se muestra a continuación:
Esto hace que el elemento con tolerancia sea un plano de forma perfecta tangente a la superficie real, como se describe en "Derivar el elemento con tolerancia".
Cuando el elemento considerado tiene datos de superficie y el elemento con tolerancia difiere de los datos de superficie del elemento considerado (conos, cilindros y anchuras), el tipo de cálculo de elemento controla cómo se calcula el elemento con tolerancia a partir de los datos de superficie del elemento considerado. Para obtener información, consulte "Derivar el elemento con tolerancia".
Cuando al menos un elemento de dátum tiene datos de superficie, el tipo de cálculo de dátum controla cómo se calculan los dátums medidos a partir de los datos de superficie de los elementos de dátum. Para obtener información, consulte "Cómo resuelve y utiliza PC-DMIS los dátums".

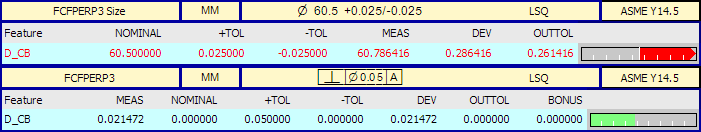

A continuación se muestra un informe de ejemplo de tolerancia de perpendicularidad. La tolerancia de tamaño del cilindro está en la etiqueta superior y la perpendicularidad de zona diametral está en la etiqueta inferior.
