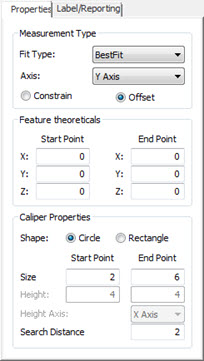

Cuadro de diálogo Calibre - Ficha Propiedades

La ficha Propiedades del cuadro de diálogo Calibre tiene estas secciones:

Tipo de medición

Tipo de ajuste: Haga clic en la flecha de despliegue para que se muestren estas opciones:

Ajuste Máx: Este es el valor por omisión. Con el tamaño de la punta y la distancia de búsqueda, los puntos finales del pie de rey se detienen en los puntos más altos de las superficies seleccionadas. Se utiliza realiza una distancia de búsqueda a lo largo del eje del pie de rey para determinar los puntos relevantes.

Mejor ajuste: Se aplica un ajuste de cuadrados mínimos de mejor ajuste a todos los puntos de datos que se encuentran dentro del tamaño de la punta del pie de rey y de la distancia de búsqueda. Los puntos de mejor ajuste resultantes sirven para determinar la longitud del pie de rey. Este método alternativo se puede utilizar si los datos de escaneado contienen "ruido" pero pueden hacer que se muestre el pie de rey dentro de la nube de puntos o la cuadrícula.

Eje: El pie de rey se puede construir a lo largo del eje X, Y o Z. Seleccione Paralelo para construirlo perpendicular a la primera superficie tomada. Seleccione Ninguno para no aplicar ninguna restricción (distancia tridimensional entre dos puntos).

Restringir: Seleccione esta opción para hacer que los dos puntos finales sean exactamente opuestos entre sí en el eje seleccionado.

Offset: Seleccione esta opción para permitir que las posiciones de los dos puntos finales se distancien entre sí un offset. La longitud medida permanece a lo largo del eje seleccionado.

Valores teóricos del elemento

Punto inicial: Esta opción es la ubicación en las coordenadas XYZ en que empieza el pie de rey.

Punto final: Esta opción es la ubicación en las coordenadas XYZ en que se detiene el pie de rey.

Propiedades del pie de rey

Forma: Seleccione la forma de punta adecuada, Círculo (valor por omisión) o Rectángulo. Si selecciona Rectángulo, se activan las opciones Altura y Eje de altura.

La opción Rectángulo solo se activa cuando se selecciona la opción Eje X, Eje Y o Eje Z en la sección Tipo de medición. Si selecciona Paralelo o Ninguno, se desactiva la opción Rectángulo.

Tamaño/Anchura: El pie de rey puede tener diferentes tamaños en las puntas inicial y final. Introduzca los valores de Punto inicial de tamaño y Punto final de tamaño para la punta de círculo o los valores de Punto inicial de anchura y Punto final de anchura para una punta de rectángulo. Cuando luego se calcule la distancia, la punta se detendrá en el punto más alto igual que lo haría un pie de rey.

Altura: Estos valores definen la altura del Punto inicial y el Punto final de una punta rectangular. El tamaño de la altura recorre el eje seleccionado. Esta opción solo está activada para pies de rey rectangulares.

Eje de altura: Seleccione la opción de la lista para definir el eje que servirá para controlar la rotación del rectángulo. Esta opción solo está activada para pies de rey rectangulares.

Distancia de búsqueda: Este valor define la longitud, desde el nominal, a cada lado del punto tomado. La distancia de búsqueda, junto con la forma de la punta del pie de rey, crean una zona cilíndrica. Todos los datos comprendidos en esta zona se evalúan para determinar el punto más alto del pie de rey.

Para conocer más detalles, consulte el tema "Crear un pie de rey".

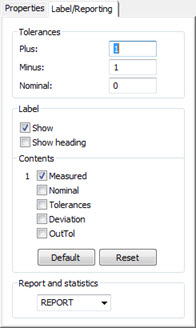

Cuadro de diálogo Calibre - Ficha Etiqueta/Generación de informe

La ficha Etiqueta/Generación de informe del cuadro de diálogo Calibre tiene estas secciones:

Sección Tolerancias

Las tolerancias por omisión del pie de rey se definen mediante la escala de color de dimensión. Para obtener detalles al respecto, consulte "Editar colores de dimensión" en la documentación principal de PC-DMIS.

La sección Tolerancias permite teclear tolerancias positivas y negativas para la longitud del pie de rey.

Para introducir las tolerancias positivas, negativas y nominales:

1. Teclee el valor de tolerancia positiva en el cuadro Pos..

2. Teclee el valor de tolerancia negativa en el cuadro Neg.

Si se utiliza un modelo de CAD, la longitud del pie de rey (teórica) nominal se determina a partir del CAD. Si no se utiliza modelo de CAD, el valor nominal se actualiza con el valor medido inicial. El valor nominal se puede editar.

Sección Etiqueta

Casilla de verificación Mostrar: Si esta casilla está marcada, se muestran la etiqueta y el gráfico del pie de rey en la ventana gráfica.

Casilla de verificación Mostrar encabezado: Indica si se mostrarán los encabezados de fila y columna en la etiqueta de pie de rey. Si esta casilla está seleccionada, se muestran los encabezados de fila y columna en la etiqueta.

Área Contenido

El orden en que seleccione las casillas de verificación siguientes determina el orden en que aparecerán en la etiqueta. El número de orden aparece a la izquierda de cada dato seleccionado. Al desmarcar una casilla de verificación, el software reordena en consecuencia los números de orden del resto de las casillas seleccionadas.

Casilla de verificación Medido: Cuando esta casilla está seleccionada, se muestran los datos medidos en la etiqueta.

Casilla de verificación Nominal: Cuando esta casilla está seleccionada, se muestran los datos nominales en la etiqueta.

Casilla de verificación Tolerancia: Cuando esta casilla está seleccionada, aparecen los datos de tolerancia en la etiqueta.

Casilla de verificación Desviación: Cuando esta casilla está seleccionada, en la etiqueta aparecen los datos de desviación entre los valores medidos y los nominales.

Casilla de verificación Fuera de tolerancia: Cuando esta casilla está seleccionada, aparecen los datos de fuera de tolerancia en la etiqueta.

Por omisión: Haga clic para definir como valor por omisión la selección actual de casillas de verificación.

Botón Restablecer: Haga clic para desmarcar todas las casillas de verificación del área Contenido. El software restablece entonces la sección y muestra la configuración del ajuste automático con el valor medido.

Sección Informe y estadísticas

Desde esta sección puede utilizar las opciones para controlar los resultados de salida:

ESTAD: Envía el resultado a archivos de estadísticas.

INFORME: Envía el resultado al informe de inspección.

AMBOS: Envía el resultado al informe de inspección y a archivos de estadísticas.

NING: No envía el resultado a ninguna parte.

Cuando PC-DMIS ejecuta el comando, el resultado se envía a la salida especificada.

Si selecciona Estad o Ambos, debe haber un comando ESTAD/ACT delante en la ventana de edición para que el resultado se envíe al archivo de estadísticas.

Los datos que aparecen en la salida con formato de texto vienen definidos por el comando de formato de la dimensión de la rutina de medición. Para obtener más detalles, consulte el tema "Formato de la dimensión" en la documentación de PC-DMIS principal.
