Importar malla en formato STL

Si no existe un objeto de malla en la ventana de edición de PC-DMIS, se crea un objeto de malla nuevo y se importan los datos STL. Si ya existe un objeto de malla en la ventana de edición de PC-DMIS, los datos STL se añaden al objeto de malla. Si es necesario separar los datos, debe crear un objeto de malla vacío y luego importar los datos STL de malla en ese objeto.

Debe habilitarse la licencia para malla para el uso o visualización de esta opción.

Para importar datos de malla de un archivo STL:

  1. Haga clic en el botón Importar malla en formato STL () de la barra de herramientas Malla (Ver | Barras de herramientas | Malla) para abrir el cuadro de diálogo Importar datos de malla. También puede importar un archivo STL de malla desde el menú (Archivo | Importar | Malla).

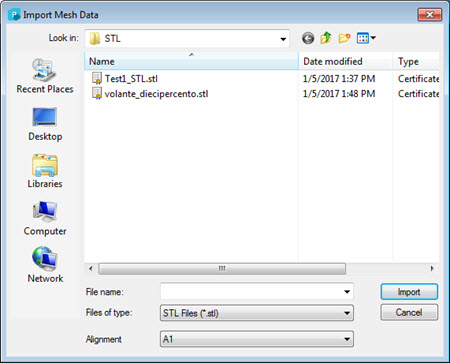

Cuadro de diálogo Importar datos de malla

  1. Utilice el cuadro de diálogo para desplazarse hasta la ubicación del archivo que contiene los datos de malla. Seleccione el tipo de archivo en la lista Mostrar archivos de tipo para filtrar la lista de archivos que se muestran en el cuadro de diálogo. Haga clic con el botón izquierdo en el archivo del que desee importar los datos de malla.

  2. Seleccione el tipo de alineación en la lista Alineación.

  3. Haga clic en el botón Importar para importar los datos de malla. Haga clic en Cancelar para salir del cuadro de diálogo sin importar los datos.
