Operador IMPORTAR de malla

Para crear un operador IMPORTAR de malla:

1. Haga clic en el botón Operador de malla () de la barra de herramientas Malla (Ver | Barras de herramientas | Malla) para acceder al cuadro de diálogo Operador de malla.

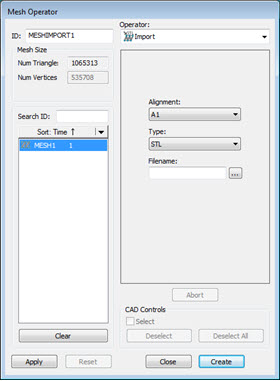

Cuadro de diálogo Operador de malla: Operador IMPORTAR

2. Seleccione el operador IMPORTAR en la lista Operador.

3. Seleccione la malla en el cuadro Lista de elementos.

4. Seleccione las opciones que desee usar. El operador IMPORTAR de malla utiliza estas opciones:

Alineación: Indica el tipo de alineación que se incluirá al exportar los datos.

Tipo: La opción para el operador IMPORTAR es STL.

Nombre de archivo: Indica el nombre del archivo de importación. Introduzca la ruta y el nombre del archivo o utilice el botón Examinar para desplazarse hasta él.

5. Haga clic en Crear. Se insertará el comando IMPORTAR en la ventana de edición. El comando es MALLA/OPER,IMPORTAR. Los datos de malla se importan de la ubicación de archivo definida en el cuadro Nombre de archivo.
