Operador SELECCIONAR malla

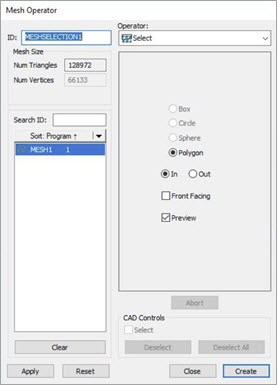

Cuadro de diálogo Operador de malla: Operador SELECCIONAR

La operación SELECCIONAR malla selecciona un subconjunto de triángulos contenidos en un comando Malla.

• PC-DMIS incluye solo el subconjunto de triángulos que están estrictamente dentro de la selección de polígono cuando se selecciona la opción Dentro.

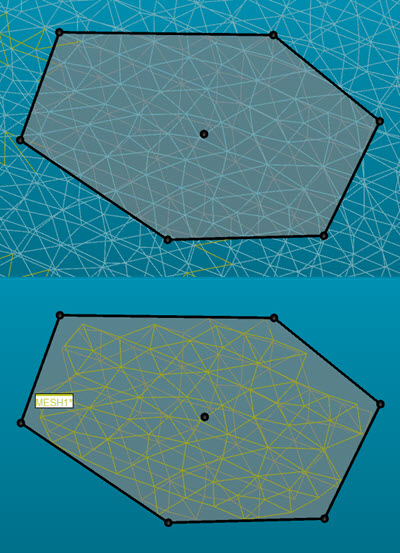

Operación SELECCIONAR malla en la que se muestran los triángulos cuando se utiliza la opción Dentro:

• PC-DMIS incluye solamente el subconjunto de triángulos que están estrictamente fuera de la selección de polígono cuando se selecciona la opción Fuera.

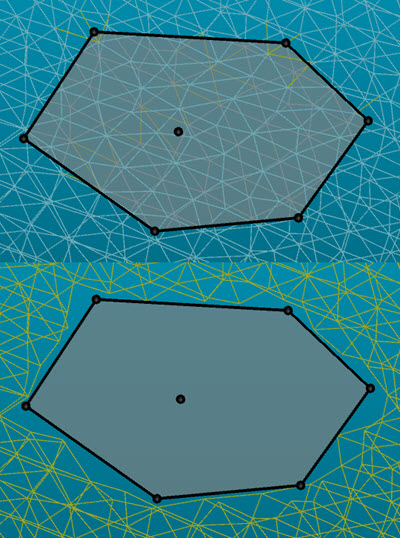

Operación SELECCIONAR malla en la que se muestran los triángulos cuando se utiliza la opción Fuera:

El método de selección de polígono es el método por omisión. Actualmente no hay otros métodos disponibles.

Para seleccionar una región de triángulos:

1. Con el cuadro de diálogo Operador de malla abierto, utilice la lista ID para seleccionar la ID de malla que desea aplicar a la selección.

2. En la ventana gráfica, haga clic en el área de la malla para definir la región de selección de polígono y, a continuación, haga doble clic con el botón izquierdo del ratón o pulse la tecla Fin para cerrar la selección de polígono.

3. Una vez que cree la selección, puede hacer clic y arrastrar los puntos de control de límite del polígono para refinar la región del polígono. También puede hacer clic y arrastrar el punto de control central para recolocar la forma de polígono.

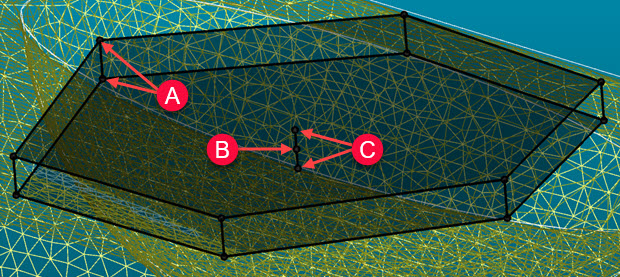

Región del polígono en la que se muestra:

A: Puntos de límite de la región

B : Punto de control central de la región

C: Puntos de profundidad centrales de la región

4. Por omisión, la selección es 3D con una profundidad infinita en la vista actual. Puede hacer clic y arrastrar los puntos de control de profundidad centrales para ajustar la profundidad de la selección.

5. Si desea conservar solamente el subconjunto de triángulos que están estrictamente dentro de la selección de polígono, haga clic en la opción Dentro en el cuadro de diálogo Operador de malla. Si desea conservar solamente el subconjunto de triángulos que están estrictamente fuera de la selección de polígono, haga clic en la opción Fuera.

6. Haga clic en la casilla de verificación Hacia el frente si desea conservar solamente los triángulos que están mirando hacia el frente en la vista de selección. Para obtener información detallada, consulte el tema "Selección de malla - Hacia el frente".

7. El software selecciona la casilla de verificación Vista previa por omisión. De este modo puede ver los triángulos de la malla cuando selecciona una región. Si lo desea, puede desmarcar la casilla para que los triángulos de la malla seleccionados no se resalten. Esto puede resultar útil si tiene un objeto de malla muy grande y el hecho de mostrar los triángulos seleccionados afecta al rendimiento.

8. Haga clic en el botón Aplicar para realizar la selección.

9. Haga clic en el botón Crear para finalizar. PC-DMIS crea el comando MALLA/OPER,SELECCIONAR en la ventana de edición.

El valor de profundidad 0 (cero) significa profundidad infinita, a través de toda la malla en la vista de selección.
