Anchura: el valor de este cuadro determina la anchura del área de medición del plano.
Longitud: El valor de este cuadro determina la longitud del área de medición del plano.
Mostrar: Esta lista permite seleccionar el modo en que se presentará el plano en la ventana gráfica. Puede seleccionar NING, TRIÁNGULO o CONTORNO:
Si selecciona NING, el plano no se muestra.
Si selecciona TRIÁNGULO, PC-DMIS mostrará el plano con un símbolo en forma de triángulo en el centro del plano.
Si selecciona CONTORNO, PC-DMIS mostrará el contorno de los bordes del plano.

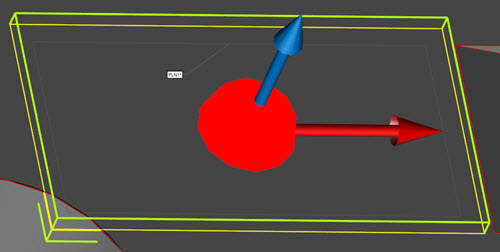

Plano de muestra en la ventana gráfica con:
Visualización de Contorno (línea de puntos gris)
Visualización de Sobre escaneado (rectángulo amarillo)
Recorte vertical (recuadro verde)
