Puede simular el escaneado de una nube de puntos importada con el botón Simular escaneado
de la barra de herramientas Nube de puntos (Ver | Barras de herramientas | Nube de puntos). El botón tiene dos estados: reproducir y detener (valor por omisión).
La simulación importa las pasadas de escaneado en el orden en el que se escanearon originalmente. Puede importar archivos XYZ y PSL para simular escaneados.
Eso permite hacer lo siguiente:
Puede visualizar cómo se escaneó originalmente la nube de puntos.
Puede ver el resultado de los filtros en tiempo real porque, durante la importación de la simulación, el software aplica los valores activos del cuadro de diálogo Valores de recopilación de datos de láser a los datos de la nube de datos importada. Para obtener información detallada sobre el cuadro de diálogo Valores de recopilación de datos de láser, consulte el tema "Valores de recopilación de datos de láser" en esta documentación.
Para simular un escaneado:
Haga clic en el botón Simular escaneado para abrir el cuadro de diálogo Simular.

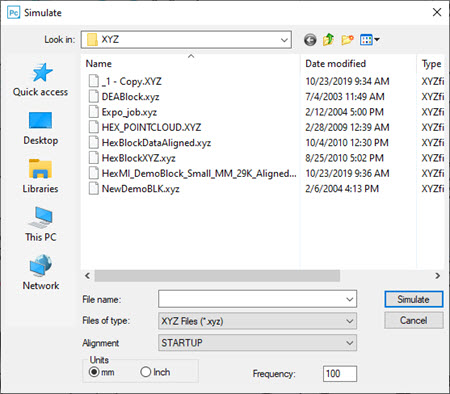

Utilice el cuadro de diálogo Simular para desplazarse al archivo de nube de puntos que desea importar. Utilice la lista Archivos de tipo para filtrar los tipos de archivo que mostrar.
El archivo de nube de puntos debe contener información sobre el haz.
Si el archivo seleccionado no contiene información sobre el haz, en cuanto haga clic en el botón Simular, PC-DMIS muestra un mensaje de error que indica que PC-DMIS no puede simular el archivo porque el archivo carece de información sobre el haz. A continuación, anula el proceso de importación:
Si el archivo contiene información sobre el haz, la importación continúa. PC-DMIS importa los datos de nube de puntos en el primer operador de nube de puntos que encuentra por debajo de la posición actual del cursor en la ventana de edición.
Si el operador de nube de puntos existente ya contiene datos, los nuevos datos se añaden a los datos existentes.
Si no existe un operador de nube de puntos, PC-DMIS crea un nuevo operador de nube de puntos.
Introduzca en el cuadro de diálogo Simular un valor en el cuadro Frecuencia para establecer la velocidad de la simulación durante el proceso de importación. El valor por omisión es 100 y el rango es de 1 a 500, ambos incluidos, de la velocidad más lenta a la más rápida.
Haga clic en el botón Simular. PC-DMIS simula el escaneado mientras importa los datos de la nube de puntos.
