Hay dos maneras de ver etiquetas de anotación y de calibre de distancia de sección transversal en los informes:
Ver etiquetas de una plantilla de informe que tiene una imagen gráfica

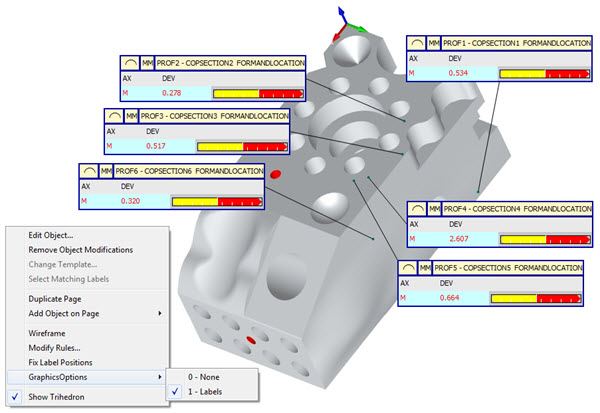

Desde cualquier plantilla de informe que tenga una imagen gráfica, haga clic con el botón derecho en la imagen para que se muestre un menú emergente.
Haga clic en Opciones gráficas y luego en 1 - Etiquetas para que se muestren todas las etiquetas en el informe. Haga clic en 0 - Ninguna para ocultar todas las etiquetas.
Ver etiquetas en la plantilla de análisis gráfico de informe desde el cuadro de diálogo Sección transversal
Cree los elementos Anotaciones y Calibre de distancia para las secciones transversales. Para obtener detalles sobre la creación de anotaciones, consulte el tema de ayuda "Sección transversal". Para obtener detalles sobre la creación de elementos de calibre de distancia, consulte el tema de ayuda "Medir distancias de sección transversal".
Cree la vista de análisis. Para obtener detalles sobre el comando Vista de análisis, consulte la descripción "Vista de análisis" en el tema de ayuda "Sección transversal".
Haga clic en la opción Análisis gráfico en la ventana Informe (Ver | Informe). Las etiquetas de anotación y de calibre son visibles automáticamente.
