La alineación de 6 puntos permite realizar una alineación iterativa de mejor ajuste tridimensional. Los pasos siguientes ilustran un procedimiento habitual que se utilizaría para establecer una alineación de 6 puntos:
Mida tres puntos en la superficie superior para nivelar con el eje Z.
Mida dos puntos en la superficie frontal para rotar hacia el eje X.
Por último, mida un punto para definir el origen del eje Y.
Haga clic en Finalizar. Con ello se establece el origen correcto para la alineación.
PC-DMIS inserta la alineación de mejor ajuste tridimensional. Después de la ejecución, PC-DMIS muestra un análisis gráfico de alineación de mejor ajuste tridimensional en la ventana de informe.

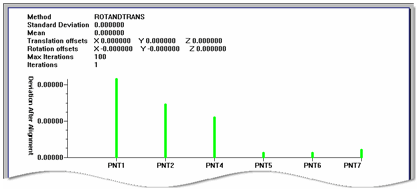

Ejemplo de análisis gráfico de alineación de mejor ajuste
Este análisis gráfico de la alineación de mejor ajuste tridimensional muestra esta información en la ventana de informe:
Encabezado: contiene diversos valores utilizados en la alineación de mejor ajuste: Método, Desviación estándar, Media, Offset de conversión, Offset de rotación, Núm. máx. iteraciones, Iteraciones.
Eje vertical: muestra la cantidad de desviación después de la alineación.
Eje horizontal: muestra las ID de los puntos utilizados en la alineación.
