Para establecer los modos de escaneado continuo para los trackers láser AT403 y AT9x0, siga estos pasos:
En el cuadro de diálogo Valores de los parámetros (Edición | Preferencias | Parámetros), haga clic en la ficha Sondeo.
Cuadro de diálogo Valores de los parámetros - ficha Sondeo
En el área Valores mínimos de escaneado de sonda rígida, establezca uno de los dos valores, o ambos:
Delta de tiempo (seg): Se utiliza para el modo Tiempo continuo
Delta de distancia (mm): Se utiliza para el modo Distancia continua
Haga clic en Aplicar para guardar los valores y luego en Aceptar para cerrar el cuadro de diálogo.
En la barra de herramientas Operación del tracker, elija el modo:
Distancia continua
Tiempo continuo

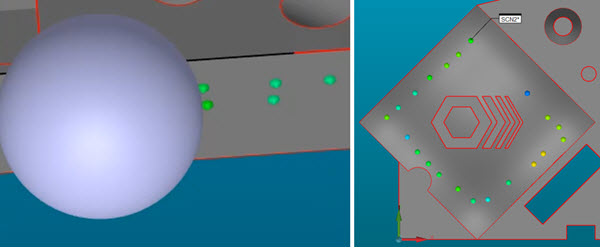

(Opcional) Si está alineado con la pieza física y un modelo de CAD, vaya a la barra de herramientas Modo de sonda (Ver | Barras de herramientas) y active Modo Buscar nominales en modo CAD. Este paso hace que cada punto escaneado tenga un valor nominal y también le permite ver los contactos a medida que se escanean.
En la ventana Inicio rápido, seleccione el tipo de elemento que desea escanear (por ejemplo, Plano o Escaneado).
Ventana Inicio rápido para el modo de escaneado continuo
El proceso de escaneado es: Iniciar el escaneado, escanear el elemento, detener el escaneado, finalizar.
Para hacerlo:
Pulse Ctrl+I para iniciar el escaneado y Ctrl+I para detenerlo, o bien utilice el botón Escaneado continuo (
) en la barra de herramientas Medición del tracker.
Para el tracker AT403, utilice el botón A del control remoto para iniciar y detener el escaneado continuo.
Para la sonda T AT960, mantenga pulsado el botón D para el escaneado continuo.
Si no se ha seleccionado el modo de escaneado continuo, el botón D pasa por omisión al modo Distancia continua.
Cuando termine de escanear un elemento (como un círculo o un plano), compense debidamente y luego pulse el botón FIN.
Distancia continua y Tiempo continuo también se pueden insertar en la rutina de medición como comandos de tracker. Durante la ejecución puede iniciar, detener y finalizar el escaneado continuo como se ha descrito antes.
