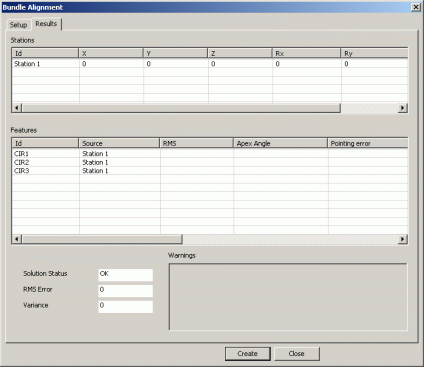

Cuadro de diálogo Alineación paquete - Ficha Resultados
Cuando haya medido y calculado la alineación de paquete configurada puede verificar los resultados en la ficha Resultado. Si está satisfecho con los resultados, haga clic en Crear para insertar la alineación en la rutina de medición. La alineación se ejecuta como se haya definido durante la ejecución normal de la rutina de medición.
Interpretación de los resultados de la alineación de paquete:
Estaciones
ID: Nombre de la estación del tracker Leica.
XYZ: Muestra la posición trasladada de la estación con respecto a la estación de origen.
Rx Ry Rz: Muestra las rotaciones alrededor de los ejes x, y y z de la estación de origen.
Elementos
ID: Nombre del elemento de la rutina de medición.
Origen: Nombre de la estación en la cual se midió originalmente el "elemento de alineación de paquete".
RMS: Es el error de raíz cuadrada media (error promedio) del "elemento de alineación de paquete" dado.
Ángulo del vértice: Proporciona el ángulo más grande entre dos observaciones de un "elemento de alineación de paquete" medido. Si se mide un "elemento de alineación de paquete" desde más de dos trackers, el ángulo que más se acerque a los 90 grados se tomará como ángulo del vértice.
Error al señalar: Es una medición del error angular de un "elemento de alineación de paquete" dado.
XYZ: Muestra la ubicación XYZ del "elemento de alineación de paquete".
Desv XYZ - Estos valores proporcionan la desviación de la medición tomada de cada una de las estaciones con respecto a su valor de mejor ajuste.
Desv 3D - Este valor proporciona la magnitud de la desviación XYZ.
Estado de la solución - Puede ser Aceptar o ERRÓNEO, e indica si el algoritmo ha podido resolver la alineación de paquete.
Error RMS: Error RMS total de TODOS los "elementos de alineación de paquete".
Varianza: Varianza de TODOS los "elementos de alineación de paquete" combinados.
Advertencias: Se proporcionan mensajes específicos de ayuda para ajustar la solución de alineación de paquetes.
