El método Eje del cuerpo para el escaneado permite escanear una pieza especificando un plano de corte en un eje determinado de la pieza y arrastrando la sonda por el plano de corte. El escaneado de la pieza se debe realizar de modo que el recorrido de la sonda entrecruce el plano de corte definido tantas veces como sea necesario. PC-DMIS sigue este procedimiento:
PC-DMIS obtiene los datos del controlador y busca los dos contactos más próximos al plano de corte en cada lado a medida que se realiza el entrecruzado.
A continuación, PC-DMIS forma una línea entre los dos contactos, perforando el plano de corte.
El punto de perforación se convierte en un contacto en el plano de corte.
Esta operación se ejecuta cada vez que cruza el plano de corte, dando como resultado muchos contactos en el plano de corte.
Esta técnica se puede utilizar para inspeccionar múltiples filas (área) de escaneados, especificando un incremento para la ubicación del plano de corte. Después de haber realizado el escaneado de la primera fila, PC-DMIS desplazará el plano de corte a la próxima ubicación añadiendo la ubicación actual al incremento. Seguidamente, podrá continuar con el escaneado de la siguiente fila en la nueva posición del plano de corte.
Para obtener más información sobre los demás controles de esta ficha, consulte el tema "Funciones comunes del cuadro de diálogo Escaneado" del capítulo "Escaneado de la pieza" de la documentación de PC-DMIS principal.
Para crear un escaneado de eje del cuerpo:
Seleccione la opción de menú Insertar | Escaneado | Eje del cuerpo para abrir el cuadro de diálogo EJE DEL CUERPO.

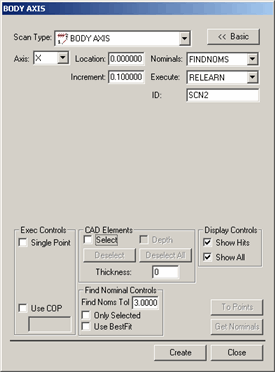

Cuadro de diálogo Eje del cuerpo
Especifique el nombre que desee asignar al escaneado en el cuadro ID si no desea utilizar el nombre por omisión.
En la lista Eje, seleccione un eje. Los ejes disponibles son X, Y y Z. El plano de corte en el que se realiza el entrecruzado será paralelo a este eje.
En el cuadro Ubicación, especifique la distancia desde el eje definido a la que se colocará el plano de corte.
En el cuadro Incremento, especifique la distancia entre los planos si va a realizar un escaneado en varios planos.
Si utiliza un modelo de CAD, escriba una tolerancia para buscar nominales en el área Buscar controles nominales. De este modo se define la distancia a la que el punto central de la bola real puede estar respecto a la ubicación de CAD nominal.
Establezca cualquier otra opción del cuadro de diálogo que desee.
Haga clic en Crear. PC-DMIS inserta el escaneado base.
Ejecute la rutina de medición. Cuando PC-DMIS ejecuta el escaneado, se abre el cuadro de diálogo de opciones de ejecución y PC-DMIS espera a que los datos procedentes del controlador lleguen.
Arrastre manualmente la sonda por la superficie que desea escanear. A medida que la sonda se acerque al plano de corte definido, oirá una señal acústica continua que irá aumentando de tono hasta que la sonda cruce el plano. Esta pista audible le ayudará a determinar la proximidad de la sonda a cualquier plano de corte. PC-DMIS aceptará los contactos del controlador cada vez que la sonda cruce el plano definido.
