El método de escaneado Delta fijo permite reducir los datos medidos estableciendo un valor de distancia en el cuadro Distancia entre contactos. PC-DMIS comienza en el primer contacto y reduce el escaneado eliminando los contactos que se encuentren a una distancia menor de la especificada. La reducción de contactos se produce a medida que los datos entran desde la máquina. PC-DMIS solamente conserva aquellos puntos cuya separación es superior a los incrementos especificados.
Si ha especificado un incremento de 0,5, PC-DMIS solo guarda los contactos que guarden entre sí una separación mínima de 0,5 unidades. Se descartará el resto de los contactos enviados por el controlador.
Para obtener más información sobre los demás controles de esta ficha, consulte el tema "Funciones comunes del cuadro de diálogo Escaneado" del capítulo "Escaneado de la pieza" de la documentación de PC-DMIS principal.
Para crear un escaneado de distancia fija (delta):
Seleccione la opción de menú Insertar | Escaneado | Distancia fija para abrir el cuadro de diálogo DELTA FIJO.

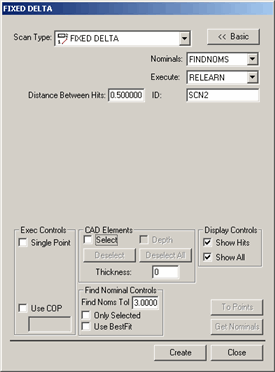

Cuadro de diálogo DELTA FIJO
Especifique el nombre que desee asignar al escaneado en el cuadro ID si no desea utilizar el nombre por omisión.
En el cuadro Distancia entre contactos, escriba la distancia que la sonda deberá moverse antes de que PC-DMIS tome un contacto. Esta es la distancia 3D entre puntos. Por ejemplo, si se teclea el valor 5 y la unidad de medida es milímetros, la sonda tiene que moverse como mínimo 5 mm desde el último punto antes de que PC-DMIS acepte un contacto del controlador.
Si utiliza un modelo de CAD, escriba una tolerancia para buscar nominales en el área Buscar controles nominales. De este modo se define la distancia a la que el punto central de la bola real puede estar respecto a la ubicación de CAD nominal.
Establezca cualquier otra opción del cuadro de diálogo que desee.
Haga clic en Crear. PC-DMIS inserta el escaneado base.
Ejecute la rutina de medición. Cuando PC-DMIS ejecuta el escaneado, se abre el cuadro de diálogo de opciones de ejecución y PC-DMIS espera a que los datos procedentes del controlador lleguen.
Arrastre manualmente la sonda por la superficie que desea escanear. PC-DMIS aceptará contactos del controlador que estén separados por una distancia superior a la definida en el cuadro Distancia entre contactos.
