La alineación de rastreo a saltos permite mover la CMM portátil con el fin de medir piezas que están fuera del alcance de la ubicación actual del brazo. Tenga presente las limitaciones de exactitud de la máquina antes de poner en práctica este método.
El rastreo a saltos se basa en lo siguiente: se mide una serie de elementos, se mueve la máquina y se vuelven a medir los elementos en el mismo orden. Esto crea una transformación y hace que la máquina se comporte como si tuviera el mismo sistema de coordenadas que tenía antes del movimiento.
La transformación es independiente de la rutina de medición utilizada, y afecta la manera en que la CMM comunica información a PC-DMIS. Para eliminar una transformación de rastreo a saltos usada con anterioridad, es preciso restablecer la función Rastreo a saltos utilizando el botón Restablecer del cuadro de diálogo.
El rastreo a saltos está disponible para algunas máquinas portátiles. Estas son Romer, Faro y Garda, entre otras. También es necesario que la licencia LMS o la mochila estén programadas para la máquina portátil.
La opción de menú Insertar | Alineación | Rastreo a saltos muestra el cuadro de diálogo Rastreo a saltos/Cambio de posición.

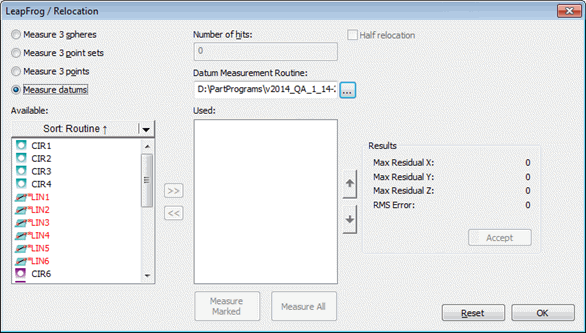

Cuadro de diálogo Rastreo a saltos/Cambio de ubicación
La información sobre la transformación de rastreo a saltos se almacena con la rutina de medición que utilizó la operación de rastreo a saltos.
Se introduce un comando de rastreo a saltos en la ventana de edición al hacer clic en el botón Aceptar. La línea de comandos de la ventana de edición es la siguiente:
RASTREO SALTOS/ALTERNANTE1, NUM, ALTERNANTE2
ALTERNANTE1: Este primer parámetro del comando de rastreo a saltos es un campo conmutable que está relacionado con los tres tipos disponibles en el área Medir 3 del cuadro de diálogo. Estos tipos son:
ESFERAS (opción Medir 3 esferas)
Conjuntos de puntos (opción Medir 3 conjuntos de puntos)
PUNTOS (opción Medir 3 puntos)
DÁTUMS (opción Medir dátum)
También hay un valor DES para este parámetro, en cuyo caso no se muestran los otros dos parámetros. El valor DES desactiva la traslación de rastreo a saltos.
NUM: Este segundo parámetro en el comando de rastreo a saltos es el número de contactos que desea tomar. Este parámetro corresponde al cuadro Contactos del cuadro de diálogo Rastreo a saltos / Cambio de posición.
ALTERNANTE2: Este último parámetro en el comando de rastreo a saltos es un campo conmutable que puede utilizar para alternar entre el rastreo a saltos COMPLETO o PARCIAL. Este parámetro corresponde a la opción Semicambio de posición del cuadro de diálogo.
Cuando se ejecute este comando se le pedirá que tomes los contactos. Una vez que se hayan tomado todos los contactos, estará activa la traslación de rastreo a saltos.
