El comando DISPARO MANUAL PUNTO hace que PC-DMIS solo acepte un contacto manual cuando éste se encuentre dentro de la zona de tolerancia especificada.
Mientras la sonda se halla fuera de la zona del radio de disparo de la sonda, PC-DMIS aplica el color amarillo a la zona del radio:

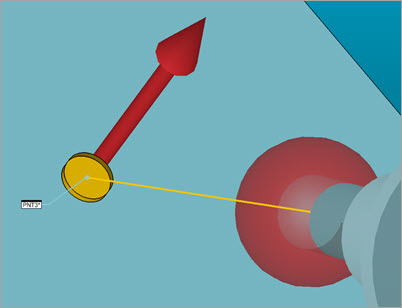

Ejemplo de la zona del radio de disparo de la sonda cuando la sonda se halla fuera de ella
Cuando la sonda se halla dentro de la zona del radio de disparo de la sonda, el software aplica el color verde a la zona del radio:

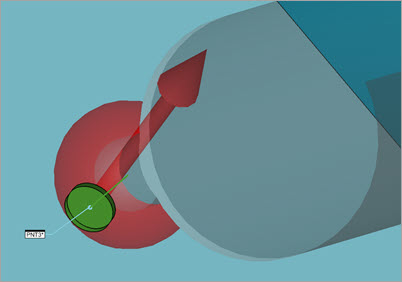

Ejemplo de la zona del radio de disparo de la sonda cuando la sonda se halla dentro de ella
Puede añadir un comando DISPARO MANUAL PUNTO desde el botón Insertar comando del área Disparo manual de punto en la ficha Opciones de disparo de la sonda del cuadro de diálogo Valores de los parámetros (pulse F10 para acceder a este cuadro de diálogo).
Puede utilizar esta opción con máquinas manuales; cuando PC-DMIS le indique que tome un contacto, dispare la sonda a voluntad. Cada disparo será evaluado para determinar si se encuentra dentro de la zona de tolerancia de disparo cilíndrica. Si no lo está, aparece un error en la lista Errores de máquina del cuadro de diálogo Ejecución. PC-DMIS le pide entonces que vuelva a tomar el contacto. Puede insertar comandos DISPARO MANUAL PUNTO en cualquier ubicación estándar de la ventana de edición.
Esta opción solo funciona en modo online.
Área Disparo manual de punto de la ficha Opciones de disparo de la sonda
Usar tolerancia de disparo: Seleccione esta casilla de verificación para activar el comando DISPARO MANUAL PUNTO. Los comandos de la ventana de edición que siguen al comando DISPARO MANUAL PUNTO insertado utilizan la función de disparo manual de punto tal como está definida.
Si no selecciona esta casilla de verificación y hace clic en el botón Insertar comando, PC-DMIS inserta la línea de comando en la ventana de edición, pero no activa dicho comando. La función de radio de disparo queda inhabilitada hasta que se activa esta opción.
Radio de disparo: Este cuadro contiene el valor de un radio de tolerancia. Cuando se dispara la sonda, PC-DMIS comprueba si esta se encuentra dentro de esta zona de tolerancia. Si lo está, se acepta el contacto. Si no lo está, se le pide que tome otro contacto.
Insertar comando: Haga clic en el botón Insertar comando para insertar el comando DISPARO MANUAL PUNTO en la ventana de edición para la rutina de medición actual con las opciones siguientes.
La línea de comandos será la siguiente:
DISPARO MANUAL DE PUNTO/ ALTERNANTE1, RADIO
ALTERNANTE1: Este campo alternante corresponde a la casilla de verificación Act. Puede encontrarse activado o desactivado.
RAD: Este campo contiene el valor de la zona de tolerancia y corresponde al cuadro Radio de disparo. Este valor es la distancia desde el punto real a la que PC-DMIS aceptará el contacto.
