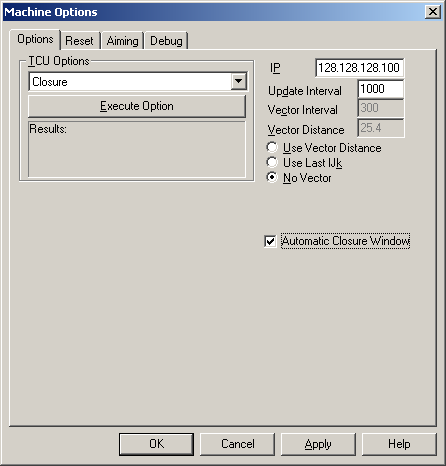

Cuadro de diálogo Opciones de máquina - Ficha Opciones
Utilice la ficha Opciones para ejecutar diversas opciones TCU (Tracker Control Unit) y configurar la comunicación y otros parámetros. Las opciones TCU también están disponibles como elementos de menú.
Opciones TCU: Esta área permite ejecutar las opciones siguientes:
Cierre: Abre la ventana Cierre. Consulte el tema "Usar la ventana Cierre".
Inicio: Apunta el tracker láser a la posición de inicio.
Desconexión: Se desconecta del tracker SMX.
Conexión: Se conecta al tracker SMX.
Motores encendidos: Conecta los motores de los cabezales de los trackers horizontales y verticales para permitir el movimiento manual de dichos cabezales.
Motores apagados: Libera los motores de los cabezales de los trackers horizontales y verticales para detener el movimiento manual de dichos cabezales.
Comprobaciones del funcionamiento: Consulte el tema "Realizar comprobaciones del funcionamiento".
Teclas de control: Muestra el cuadro de diálogo Teclas de control, para configurar el tracker láser Faro. Para conocer detalles al respecto, consulte la documentación del tracker Faro.
Activar: Le permite establecer una hora para activar el láser.

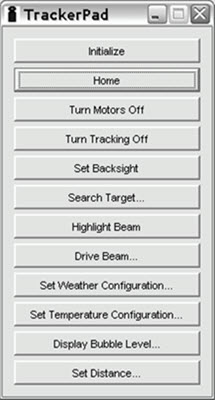

La manera más fácil de acceder a las opciones TCU es a través del menú y la barra de herramientas Tracker.
Dirección IP: Especifica la dirección IP del controlador del tracker láser (la dirección por omisión es 128.128.128.100).
Intervalo de actualización: Especifica el tiempo en milisegundos tras el cual el sistema comprueba los niveles y realiza actualizaciones.
Intervalo de vector:
Distancia vectorial: Define la distancia que debe trasladarse el reflector y la sonda T respecto a la ubicación de contacto para que el software pueda tomar un contacto con indicación de vector ("pulled hit").
En este ejemplo se muestra la distancia vectorial y el movimiento
Contacto con indicación de vector ("pulled hit"): cambia el vector por el correspondiente a la línea entre la ubicación donde se ha pulsado el botón de contacto por primera vez (en la ubicación del "contacto normal") y la ubicación en la que se ha soltado dicho botón. Esta línea debe tener una longitud superior a la de Utilizar distancia de vector para registrar correctamente un contacto con indicación de vector.
Contacto normal: un "contacto normal" es aquél que se toma cuando se pulsa y se suelta el botón de contacto en la misma ubicación.
Opción Vector: Elija una de las siguientes opciones de vector:
Utilizar distancia de vector: Permite establecer el vector utilizando un "contacto alejado".
Usar último IJK: Utiliza los mismos valores de vector IJK que el último punto medido.
Sin vector: Si esta opción está seleccionada, puede producir datos de escaneado si pulsa y mantiene pulsado un botón en la sonda T.
Ventana de cierre automático: Cuando esta casilla está marcada, la ventana Cierre se abre automáticamente cuando el reflector está muy cerca de la posición de inicio.
