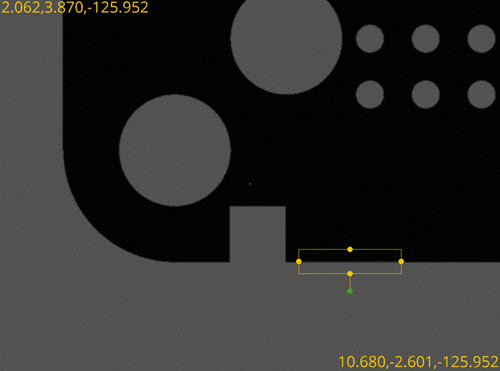

Coincidencia de plantilla permite definir una imagen maestra de un área de interés. Puede utilizarla para buscar en el campo de visión antes de realizar tareas de detección de bordes durante la medición de un elemento. De esta manera se incrementa la repetibilidad de la medición, ya que se eliminan los errores de ubicación y la variabilidad de las piezas del proceso de medición.
Coincidencia de plantilla está disponible para todos los elementos de Visión excepto blob y punto de superficie.

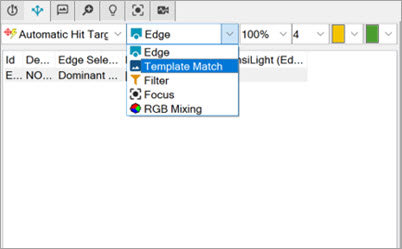

Active Coincidencia de plantilla en la lista Conjunto de parámetros.

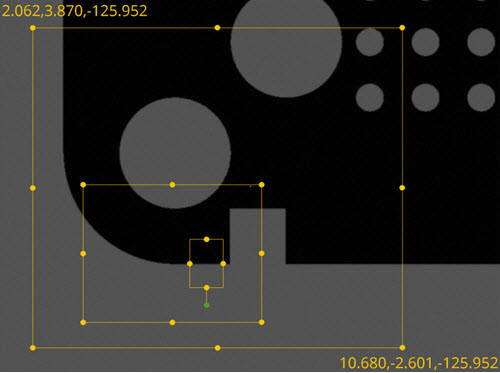

Cuando se activa Coincidencia de plantilla, el software inserta dos capas superpuestas nuevas:
Área de plantilla: Es un área rectangular única que define un patrón único. El patrón es lo que PC-DMIS localiza durante la ejecución de la rutina de medición.
Área de búsqueda: Es un área rectangular en la que PC-DMIS busca para localizar el patrón definido en Área de plantilla.

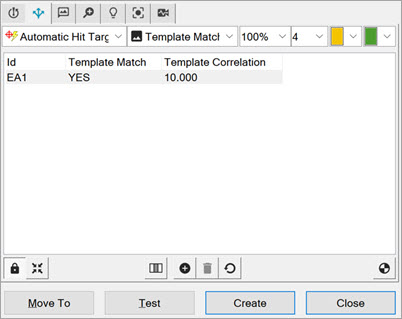

Correlación de plantilla

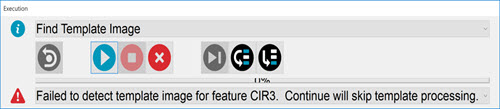

Correlación de plantilla: Define el porcentaje mínimo de coincidencia. Mientras PC-DMIS realiza una operación de coincidencia de plantilla, el software busca la posición en el área especificada en Área de búsqueda para localizar la mejor coincidencia según la plantilla definida. El valor de Correlación de plantilla define la mejor coincidencia posible. Por ejemplo, si hay una imagen de plantilla exacta dentro del área indicada en Área de búsqueda, el valor de correlación es muy cercano al 100%. Probablemente nunca será del 100%, debido a las ligeras variaciones en la imagen y los pequeños errores de redondeo de los cálculos. Si el valor de correlación de la mejor coincidencia es mayor que el valor de Correlación de plantilla que ha definido, la operación de coincidencia de plantilla es correcta; en caso contrario, la operación falla. Si la coincidencia de plantilla falla, PC-DMIS muestra un mensaje para informar de ello en el cuadro de diálogo Ejecución.
Si se encuentra con una ejecución fallida con la función Coincidencia de plantilla activada, haga clic en Continuar para ejecutar el resto de la rutina de medición. La ejecución continúa como si el elemento no tuviera activada la función Coincidencia de plantilla.
Requisitos
Requisitos de Coincidencia de plantilla:
Coincidencia de plantilla funciona con los elementos con un solo objetivo.
Coincidencia de plantilla funciona con los elementos que puede ejecutar en un solo campo de visión (CDV).
Coincidencia de plantilla debe ser menor que el área de búsqueda.
La coincidencia de plantilla suele estar dentro del área de búsqueda.
El área de plantilla y el área de búsqueda deben estar dentro del CDV cuando se guarda la imagen de plantilla.
Para mayor facilidad de uso, PC-DMIS no comprueba estos requisitos mientras se modifica el objetivo, el área de plantilla y el área de búsqueda. El software comprobará todos los requisitos en cuanto haga clic en el botón Crear o Probar del cuadro de diálogo Elemento automático. Si alguno de los requisitos no se cumple, el software muestra un mensaje de advertencia para que se apliquen medidas correctivas.
Coincidencia de plantilla es un proceso que realiza una gran cantidad de cálculos, por lo que debe utilizarlo solo cuando sea necesario. Al utilizar Coincidencia de plantilla, el tamaño del área de plantilla y del área de búsqueda influye directamente en la velocidad de cálculo, por lo que conviene usar los valores más bajos posibles que permitan obtener resultados fiables.
