Paso 3: Volver a medir los elementos del dátum

Dado que se conoce la ubicación aproximada de la pieza, puede volver a medir los elementos del dátum bajo el control del PC con diferentes parámetros de Visión para definirlos con mayor precisión.

Si utiliza una máquina DCC, seleccione Modo DCC en la barra de herramientas Modo de sonda. De lo contrario, puede utilizar AutoShutter para medir con una máquina manual.

Para volver a medir el elemento de dátum arco, haga lo siguiente:

1. En la barra de herramientas Elemento automático, haga clic en Círculo para abrir el cuadro de diálogo Elemento automático (círculo).

2. Seleccione la ficha Vision.

3. Seleccione la ficha Aumento y ajuste el aumento hasta reducirlo al valor mínimo (alejado).

4. Mueva la máquina de modo que el borde inferior del arco (dátum B) esté dentro del campo de visión (CDV).

5. Ajuste el aumento al 75% del valor máximo ampliado.

6. Seleccione la ficha Iluminación y establezca el valor de Luz superior en el 0% (apagada) y el valor de Luz inferior en el 35%.

7. Enfoque Z si es necesario.

8. Utilice el puntero del ratón para tomar el primer punto de anclaje en el borde del arco.

9. Mueva la máquina de modo que el centro del arco (dátum B) esté dentro del CDV.

10. Mueva la máquina de modo que el borde superior del arco (dátum B) esté dentro del CDV. El software muestra el objetivo.

11. Cambie el valor de Ángulo inicial por 5 y el de Ángulo final por 85.

12. Edite los parámetros de ubicación para que tengan valores exactos: X=0, Y=0, D=16

13. En la ficha Objetivos de contacto , debajo de Densidad, haga doble clic en Normal y seleccione Alta en la lista desplegable para cambiar la densidad. Si se recopila una densidad alta de puntos en este arco se mejora su precisión.

14. Haga doble clic en el cuadro Fuerza y escriba un valor de 6.

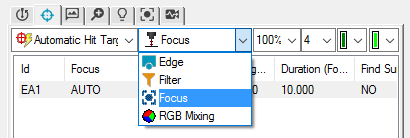

15. Edite el conjunto de parámetros de enfoque para reenfocar automáticamente antes de medir el elemento de círculo. Primero, seleccione Enfoque en la lista desplegable como se muestra a continuación.

16. Cambie el conjunto de parámetros de enfoque como sigue: Enfoque = Sí, Rango = 5, Duración = 4

17. En el cuadro de diálogo Elemento automático, cambie el nombre por omisión del elemento automático de círculo por DÁTUM B.

18. Haga clic en Prueba para probar la medición del elemento.

19. Haga clic en Crear y luego en Cerrar.

Para volver a medir el elemento de dátum línea, haga lo siguiente:

1. En la barra de herramientas Elemento automático, haga clic en Línea para abrir el cuadro de diálogo Elemento automático (línea).

2. Mueva la máquina de modo que el extremo izquierdo del borde frontal (dátum C) esté dentro del CDV.

3. Si es necesario, ajuste el eje Z para recuperar el enfoque.

4. Utilice el puntero del ratón para tomar el primer punto de anclaje en el borde frontal izquierdo.

5. Mueva la máquina de modo que el extremo derecho (junto antes de la "V") del borde frontal (dátum C) esté dentro del CDV. Tome el segundo punto de anclaje utilizando el puntero del ratón. El software muestra el objetivo.

6. En el cuadro de diálogo Elemento automático, cambie el nombre por omisión del elemento automático de línea por DÁTUM C.

7. Haga clic en Prueba para probar la medición del elemento.

8. Haga clic en Crear y luego en Cerrar.

Paso siguiente...
