Ventana de coordenadas
La mayor parte de la información de la ventana de coordenadas es la misma para todos los tipos de sonda, y se trata en el tema "Usar la ventana de coordenadas" del capítulo "Usar otros editores, ventanas y herramientas" de la documentación principal de PC-DMIS. No obstante, si utiliza una sonda Vision, aparecen las siguientes lecturas adicionales en la ventana.
VX/VY/VZ: Si utiliza una sonda Vision, los valores X, Y y Z indican las coordenadas de la cruz que se encuentra en el centro del campo de visión (CDV). Los valores VX, VY y VZ indican la ubicación del calibre u objetivo del elemento con respecto a la alineación actual.
DX/DY/DZ: Los valores DX, DY y DZ indican la diferencia entre la posición de la cámara y la del elemento. Debe estar seleccionada la opción Distancia al objetivo en el cuadro de diálogo Configuración de ventana de coordenadas para que se muestren estos valores. Para obtener más información, consulte "Configuración de la ventana de coordenadas" en el capítulo "Establecer preferencias" de la documentación principal de PC-DMIS.
Aum: Este valor indica el factor de aumento de la cámara actual. Todos los cambios que realice en la ficha Aumento se reflejarán en esta línea de la ventana de coordenadas. Consulte "Herramientas de sonda: Ficha Aumento".
W: Muestra el eje actual para una mesa giratoria individual.
V: Cuando se utiliza una mesa giratoria apilada, la ventana de coordenadas también mostrará un valor "V" para un segundo eje giratorio.
Sensores láser de Visión

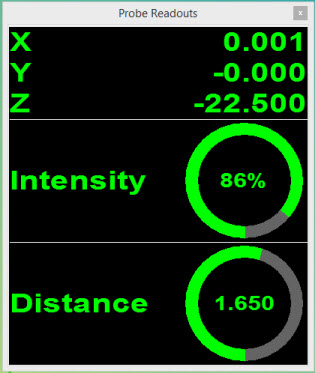

Si el sensor activo es un sensor láser de Visión, la ventana de coordenadas muestra las lecturas de X, Y y Z, además de parámetros láser tales como Intensidad y Distancia. Para obtener información detallada, consulte la sección del sensor láser correspondiente en este documento.
A continuación se proporciona un ejemplo:
