Usar la ventana de coordenadas con calibres

Comprender la funcionalidad básica de la ventana de coordenadas es esencial para el uso de calibres, porque los resultados de medición se muestran en la ventana de coordenadas.

Puede abrir la ventana de coordenadas de cualquiera de los modos siguientes:

• Pulse Ctrl + W.

• En la ficha Posición de sonda del cuadro de diálogo Herramientas de sonda, seleccione Ventana de coordenadas .

• Seleccione el elemento de menú Ver | Otras ventanas | Ventana de coordenadas.

Explicación de la ventana de coordenadas

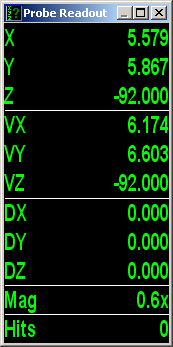

Ventana de coordenadas

• XYZ es la ubicación del centro del CDV en relación con el origen de alineación actual.

• VX, VY y VZ representan las ubicaciones del calibre con respecto al origen de alineación actual. Si el calibre está centrado dentro del campo de visión (CDV), los valores XYZ y VX, VY, VZ serán los mismos. Utilice el botón izquierdo del ratón para arrastrar independientemente el calibre a la posición necesaria.

• DX, DY y DZ se utilizan con calibres para mostrar distancias relativas. Estos valores son independientes del origen de la alineación actual y se pueden poner a cero por separado con el botón Lecturas DXYZ a cero () en Herramientas de sonda. Si las Herramientas de sonda están cerradas, puede hacer clic con el botón derecho en la ventana y elegir Lecturas DXYZ a cero en el menú emergente.

Para los ejemplos de calibres que se dan en este capítulo, modifique la Ventana de coordenadas de la forma siguiente:

1. Haga clic con el botón derecho en la Ventana de coordenadas y luego en Configurar en el menú emergente.

2. Compruebe las siguientes opciones:

Posición de sonda

Mostrar posición actual de la sonda en pantalla

Distancia al objetivo

Para poner a cero los valores DX, DY y DZ de forma independiente cuando un calibre está activo, seleccione la opción Lecturas DXYZ a cero.

3. Pulse Aceptar para guardar y salir.
