Para crear un círculo de Vision:
Para máquinas que admitan movimiento DCC, seleccione Modo DCC
si desea crear y medir círculos en modo DCC.
Seleccione Círculo automático
en la barra de herramientas Elemento automático. También puede seleccionar la opción de menú Insertar | Elemento | Automático | Círculo. Con ello se abre el cuadro de diálogo Elemento automático (círculo).

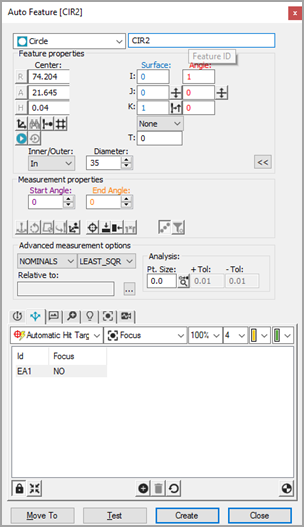

Cuadro de diálogo Elemento automático de círculo de Vision
Con el cuadro de diálogo Elemento automático abierto, seleccione un círculo de una de las dos maneras siguientes:
Método de selección CAD: En la ficha CAD, haga clic una vez cerca del borde del círculo en la superficie CAD para establecer la ubicación del círculo.
Método de selección de objetivo: En la ficha Visión, haga clic para añadir tres puntos alrededor del círculo o haga doble clic para añadir automáticamente tres puntos equidistantes entre sí alrededor de la circunferencia del círculo visible. Con ello se establece la ubicación del círculo. Ajuste el aumento y la iluminación según convenga.
Haga clic tan cerca del elemento CAD como sea posible para asegurarse de que PC-DMIS no selecciona un elemento incorrecto.
PC-DMIS Visión coloca de forma automática los datos nominales del círculo en el cuadro de diálogo Elemento automático. Se mostrarán automáticamente los objetivos de contacto del círculo.
Ajuste la información nominal del cuadro de diálogo Elemento automático para que concuerde con los valores teóricos del círculo. Asimismo, ajuste los valores de las Herramientas de sonda según sea necesario.
Haga clic en Prueba para probar la medición del círculo.
Haga clic en Crear en el cuadro de diálogo Elemento automático para añadir el círculo a la rutina de medición.
Guarde la rutina de medición para su posterior ejecución. Consulte "Nota sobre la ejecución de las rutinas de medición de Vision".
