Punto de borde de Vision

Para crear un punto de borde de Vision:

  1. Para máquinas que admitan movimiento DCC, seleccione Modo DCC si desea crear y medir puntos de borde en modo DCC.

  2. Seleccione Punto de borde automático en la barra de herramientas Elemento automático. También puede seleccionar la opción de menú Insertar | Elemento | Automático | Punto | Punto de borde. Con ello se abre el cuadro de diálogo Elemento automático (punto de borde).

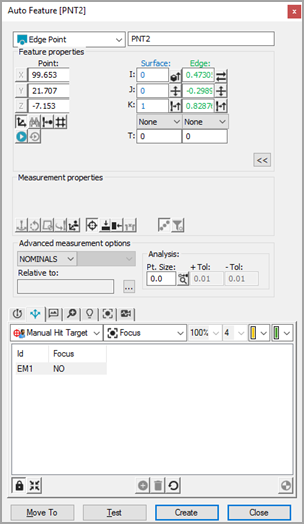

Cuadro de diálogo Elemento automático de punto de borde de Vision

  1. Con el cuadro de diálogo Elemento automático abierto, seleccione un punto de borde de una de las dos maneras siguientes:

Haga clic tan cerca del elemento CAD como sea posible para asegurarse de que PC-DMIS no selecciona un elemento incorrecto.

  1. PC-DMIS Visión coloca de forma automática los datos nominales del punto en el cuadro de diálogo Elemento automático. Se muestran automáticamente los objetivos de contacto del punto de borde.

  2. Ajuste la información nominal del cuadro de diálogo Elemento automático para que concuerde con los valores teóricos del punto. Asimismo, ajuste los valores de las Herramientas de sonda según sea necesario. Haga doble clic en las entradas que hay bajo los encabezados de las columnas para realizar los cambios oportunos.

    Por ejemplo, si hace doble clic en la entrada Ninguno bajo la columna Tipo mín/máx, puede seleccionar Ninguno, Mín, Máx o Media.

    Para obtener información detallada sobre las opciones disponibles en Herramientas de sonda, consulte el tema "Usar Herramientas de sonda en PC-DMIS Visión".

  3. Haga clic en Prueba para probar la medición del punto.

  4. Haga clic en Crear en el cuadro de diálogo Elemento automático para añadir el punto de borde a la rutina de medición.

  5. Guarde la rutina de medición para su posterior ejecución. Consulte "Nota sobre la ejecución de las rutinas de medición de Vision".
