Para crear un polígono:
Para máquinas que admitan movimiento DCC, seleccione Modo DCC
si desea crear y medir polígonos en modo DCC.
Seleccione Polígono automático
en la barra de herramientas Elemento automático. También puede seleccionar la opción de menú Insertar | Elemento | Automático | Polígono. Con ello se abre el cuadro de diálogo Elemento automático (polígono).

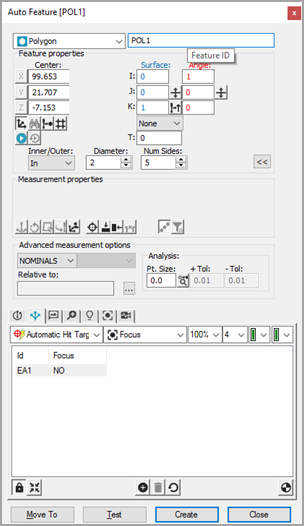

Cuadro de diálogo Elemento automático de polígono de Vision
Con el cuadro de diálogo Elemento automático abierto, seleccione un polígono de una de las dos maneras siguientes:
Método de selección CAD: En la ficha CAD, haga clic una vez cerca del borde del polígono en la superficie CAD para establecer la ubicación del polígono.
Método de selección de objetivo: En la ficha Visión, haga clic en dos puntos en el primer borde y luego un clic en cada una de las caras restantes para definir el elemento. Asegúrese de haber definido primero el parámetro Número de caras. Con ello se establece la ubicación del polígono. Ajuste el aumento y la iluminación según convenga.
Haga clic tan cerca del elemento CAD como sea posible para asegurarse de que PC-DMIS no selecciona un elemento incorrecto.
PC-DMIS Visión coloca de forma automática los datos nominales del polígono en el cuadro de diálogo Elemento automático. Se muestran automáticamente los objetivos de contacto del polígono.
Ajuste la información nominal del cuadro de diálogo Elemento automático para que concuerde con los valores teóricos del polígono. Asimismo, ajuste los valores de las Herramientas de sonda según sea necesario.
Haga clic en Prueba para probar la medición del polígono.
Haga clic en Crear en el cuadro de diálogo Elemento automático para añadir el polígono a la rutina de medición.
Guarde la rutina de medición para su posterior ejecución. Consulte "Nota sobre la ejecución de las rutinas de medición de Vision".
