Para crear una ranura redonda de Vision:
Para máquinas que admitan movimiento DCC, seleccione Modo DCC
si desea crear y medir ranuras redondas en modo DCC.
Seleccione Ranura redonda automática
en la barra de herramientas Elemento automático. También puede seleccionar la opción de menú Insertar | Elemento | Automático | Ranura redonda. Con ello se abre el cuadro de diálogo Elemento automático (ranura redonda).

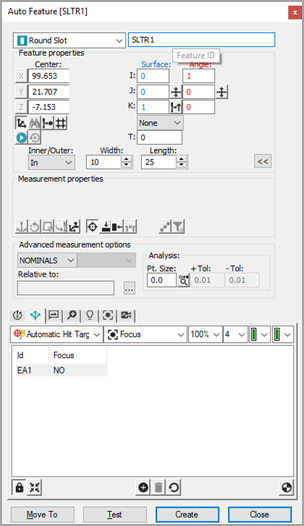

Cuadro de diálogo Elemento automático de ranura redonda de Vision
Con el cuadro de diálogo Elemento automático abierto, seleccione una ranura redonda de una de las dos maneras siguientes:
Método de selección CAD: En la ficha CAD, haga clic una vez cerca del borde de la ranura redonda en la superficie CAD para establecer la ubicación de la ranura redonda.
Método de selección de objetivo: En la ficha Visión, haga clic en tres puntos en el primer arco y luego en tres puntos más en el arco del extremo opuesto. Con ello se establece la ubicación de la ranura redonda. Ajuste el aumento y la iluminación según convenga.
Haga clic tan cerca del elemento CAD como sea posible para asegurarse de que PC-DMIS no selecciona un elemento incorrecto.
PC-DMIS Visión coloca de forma automática los datos nominales de la ranura redonda en el cuadro de diálogo Elemento automático. Se muestran automáticamente los objetivos de contacto de la ranura redonda.
Ajuste la información nominal del cuadro de diálogo Elemento automático para que concuerde con los valores teóricos de la ranura redonda. Asimismo, ajuste los valores de las Herramientas de sonda según sea necesario.
Haga clic en Prueba para probar la medición de la ranura redonda.
Haga clic en Crear en el cuadro de diálogo Elemento automático para añadir la ranura redonda a la rutina de medición.
Guarde la rutina de medición para su posterior ejecución. Consulte "Nota sobre la ejecución de las rutinas de medición de Vision".
