Para crear una ranura cuadrada de Vision:
Para máquinas que admitan movimiento DCC, seleccione Modo DCC
si desea crear y medir ranuras cuadradas en modo DCC.
Seleccione Ranura cuadrada automática
en la barra de herramientas Elemento automático. También puede seleccionar la opción de menú Insertar | Elemento | Automático | Ranura cuadrada. Con ello se abre el cuadro de diálogo Elemento automático (ranura cuadrada).

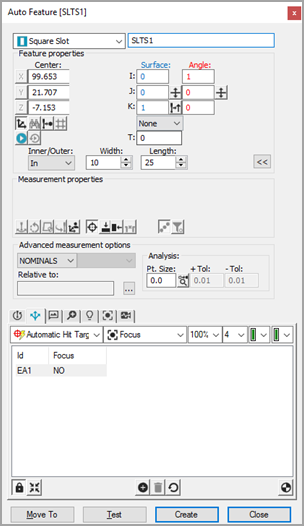

Cuadro de diálogo Elemento automático de ranura cuadrada de Vision
Con el cuadro de diálogo Elemento automático abierto, seleccione una ranura cuadrada de una de las dos maneras siguientes:
Método de selección CAD: En la ficha CAD, haga clic una vez cerca del borde de la ranura cuadrada en la superficie CAD para establecer la ubicación de la ranura cuadrada.
Método de selección de objetivo: En la ficha Visión, haga clic en dos puntos en uno de los bordes del lado más largo, haga clic en un punto en uno de los dos bordes finales, haga clic una vez en otro borde del lado más largo y por último haga clic una vez en el otro borde final. Con ello se establece la ubicación de la ranura cuadrada. Ajuste el aumento y la iluminación según convenga.
Haga clic tan cerca del elemento CAD como sea posible para asegurarse de que PC-DMIS no selecciona un elemento incorrecto.
PC-DMIS Visión coloca de forma automática los datos nominales de la ranura cuadrada en el cuadro de diálogo Elemento automático. Se muestran automáticamente los objetivos de contacto de la ranura cuadrada.
Ajuste la información nominal del cuadro de diálogo Elemento automático para que concuerde con los valores teóricos de la ranura cuadrada. Asimismo, ajuste los valores de las Herramientas de sonda según sea necesario.
Haga clic en Prueba para probar la medición de la ranura cuadrada.
Haga clic en Crear en el cuadro de diálogo Elemento automático para añadir la ranura cuadrada a la rutina de medición.
Guarde la rutina de medición para su posterior ejecución. Consulte "Nota sobre la ejecución de las rutinas de medición de Vision".
