Para crear un punto de superficie de Vision:
Para máquinas que admitan movimiento DCC, seleccione Modo DCC
si desea crear y medir puntos de superficie en modo DCC.
Seleccione Punto de superficie automático
en la barra de herramientas Elemento automático. También puede seleccionar la opción de menú Insertar | Elemento | Automático | Punto | Punto de superficie. Con ello se abre el cuadro de diálogo Elemento automático (punto de superficie).

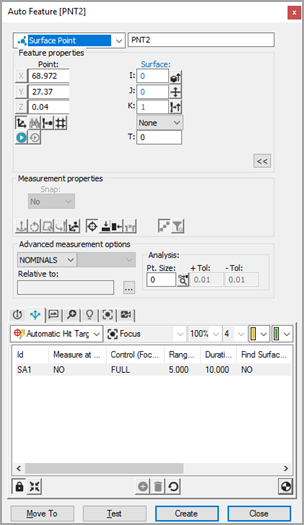

Cuadro de diálogo Elemento automático de punto de superficie de Vision
Con el cuadro de diálogo Elemento automático abierto, seleccione un punto de superficie de una de las dos maneras siguientes:
Método de selección CAD: En la ficha CAD, haga clic una vez en la superficie CAD (modo Superficie) o tres veces en el modo Alambre (modo Curva) para establecer la ubicación del punto.
Método de selección de objetivo: En la ficha Visión, haga clic una vez en la superficie para establecer la ubicación del punto. Ajuste el aumento y la iluminación según convenga en las Herramientas de sonda.
Haga clic tan cerca del elemento CAD como sea posible para asegurarse de que PC-DMIS no selecciona un elemento incorrecto.
PC-DMIS Visión coloca de forma automática los datos nominales del punto en el cuadro de diálogo Elemento automático. Se mostrarán automáticamente los objetivos de contacto del punto de superficie.
Ajuste la información nominal del cuadro de diálogo Elemento automático para que concuerde con los valores teóricos del punto. Asimismo, ajuste los valores de las Herramientas de sonda según sea necesario.
Haga clic en Prueba para probar la medición del punto.
Haga clic en Crear en el cuadro de diálogo Elemento automático para añadir el punto de superficie a la rutina de medición.
Guarde la rutina de medición para su posterior ejecución. Consulte "Nota sobre la ejecución de las rutinas de medición de Vision".
