Nitelendirme küresiyle analog bir probda disk tipi bir sivri ucun ayrık vuruş kalibrasyonunu gerçekleştirirken, Prob Ölçiletişim kutusunu kullanmanız ve aşağıdakileri belirtmeniz gerekir:
Vuruş Sayısı kutusunda beş vuruş
Düzey Sayısı kutusunda iki düzey
Bunlar, Renishaw tarama temelli kalibrasyon kullanan problar için geçerli değildir.
Probunuzu tanımlarken küre tipi sivri uç değil, disk tipi sivri uç modellediğinizden emin olun. Prob Ölç iletişim kutusunda Ölç düğmesini tıklattığınızda, PC-DMIS otomatik olarak disk tipi sivri uçlu bir analog probunuz olduğunu anlar ve şu prosedürü uygular:
Kürenin yerini değiştirdiyseniz veya Man + DCC modunu seçtiyseniz, PC-DMIS, disk tipi sivri ucun en altının ortasıyla nitelendirme küresinin en üstünde (kuzey kutbu) bir manüel vuruş almanızı ister. Prob yapılandırmanızda disk tipi sivri ucun altına ek bir küre tipi sivri uç takılıysa, vuruşu bu küre tipi sivri uçlu ile aldığınızdan emin olun.
Kürenin yerini değiştirmediyseniz ve Man + DCC modunu kullanmamayı seçtiyseniz, PC-DMIS, DCC modunda nitelendirme aracının en üstünde vuruş alır.
PC-DMIS, disk probu oluşturduğunuzda bu iki kayıt defteri girişi için varsayılan değeri kullanır:
Kayıt defteri girişleri, oluşturulduktan sonra artık probu etkilemez. Probu kalibre ettiğinizde kullanılan değerler, probun kendisinde depolanır. Bu iki değeri, Prob Yardımcı Programları iletişim kutusundan değiştirebilirsiniz.
Bunu yapmak için:
Prob Yardımcı Programları iletişim kutusunu açın (Ekle | Donanım Tanımlaması | Prob).

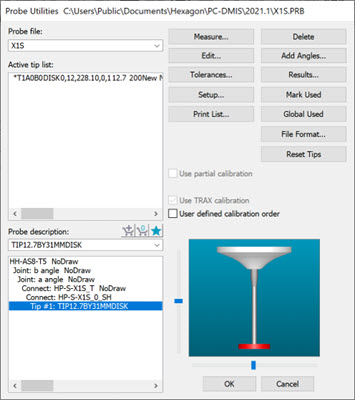

Disk Sivri Uçlusu için Prob Yardımcı Programları iletişim kutusu
Prob Bileşenini Düzenle iletişim kutusunu görüntülemek için disk ucu bileşenini (yukarıdaki görüntüde vurgulu gösterilmiştir) çift tıklatın.
Disk Sivri Uçlusu için Prob Bileşenini Düzenle iletişim kutusu
Disk altındaki Ölçme düzlemi onay kutusu için:
Seçildiğinde (ProbeQualAnalogDiskUsePlaneOnBottom kayıt defteri girişi 1 olarak ayarlanır), PC-DMIS, disk sivri uçlusunun altındaki dairesel bir deseni kullanarak kürenin en üstüne dört vuruş alır ve bundan bir düzlem hesaplar. Bir düzlem ölçmek, yüzü kalibre etmek için alınan vuruşların diskin gerçek düzlemini yansıtmak üzere doğru yönlendirilmesine yardımcı olur. Bu, ayrık vuruşlar kullanan geleneksel kalibrasyon yöntemi için varsayılandır.
Seçilmediğinde (ProbeQualAnalogDiskUsePlaneOnBottom kayıt defteri girişi 0'a ayarlandı), PC-DMIS disk yüzünün altındaki bir düzlemi ölçmeye çalışmaz. Bunun yerine, diskin tasarım yönlendirmesini kullanır. Bu, Renishaw tarama temelli kalibrasyon için varsayılandır.
Düzlem vuruşları için kenardan uzaklık kutusuna bir değer yazabilirsiniz (ProbeQualAnalogDiskBottomHitsDistanceFromEdge kayıt defteri girişi). Bunu kalibrasyon sırasında disk sivri uçlusunun altındaki vuruşların konumunu etkilemek için kullanabilirsiniz.
PC-DMIS dah a son ra aşağıd aki DCC m odunu izl eyerek süreci tamamlar:
Kürenin en üstünde vuruşlar alındıktan sonra, kürenin merkez noktasında daha yakın konum almak için iki düzeyde altı vuruş alır.
İzleyen ölçümleri doğru olarak konumlandırmak için düzlem ölçümünden veya tasarım yönünden vektör ile birlikte merkez noktayı kullanır.
Ayrık vuruş kalibrasyonu için beş vuruş alır: dördü kürenin ekvatoru çevresinde dairesel desende ve beşinci vuruş kürenin en üstünde veya kutupta.
Tarama temelli kalibrasyon için, biri ekvatorun hemen altından ve diğeri ekvatorun hemen üzerinden olmak üzere iki farklı düzeyde bir dizi tarama alır. Her düzey, hem saat yönünde hem de saat yönünün tersinde taranır. Düzeylerin her biri için her yön iki farklı tarama gücü ofseti kullanılarak taranır. Bu, toplam sekiz taramayla sonuçlanır.
PC-DMIS ayrıca ProbeCal bölümündeki PC-DMIS Ayarlar Düzenleyicisi'nde ProbeQualAnalogDiskPlaneStartAngle kayıt defteri girişini sağlar. Bu, kalibrasyon sırasında disk sivri uçlusunun altındaki vuruşların konumunu etkilemek için kullanabileceğiniz başka bir kayıt defteri girişidir.
Burada tartışılan kayıt defteri girişlerinden herhangi biri hakkında daha fazla bilgi için PC-DMIS Ayarlar Düzenleyicisi dokümantasyonunun "ProbeCal" bölümüne bakın.
