Al iletişim kutusunu açmak için Dosya | Direct CAD Interfaces | NX öğesini seçin.
Almak istediğiniz dosyayı içeren klasöre gidin.
NX parçasını seçin (.prt uzantısına sahip).
NX dosyasını almak için Al'ı tıklatın.
Alınacak Katmanlar iletişim kutusu açılır. CAD verilerini içeren katmanları ve katmanların kategori adlarını gösterir.

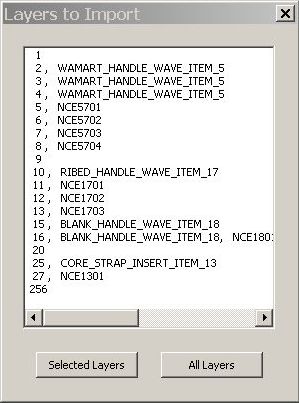

Alınacak Katmanlar iletişim kutusu
Yalnızca bazı düzeylerde CAD verilerini almak için gerekli katmanları seçin ve sonra Seçili Katmanları tıklatın.
Tüm katmanlardan CAD verilerini almak için Tüm Katmanlar'ı tıklatın.
PC-DMIS, .prt dosyasıyla seçilen düzeyleri alır. Bir ilerleme çubuğu alma durumunu gösterir.
PC-DMIS'yi normal olarak kullanın.
Alma işlemi esnasında, alımı iptal etmek için İptal düğmesini kullanabilirsiniz. Almadan önce zaten bir CAD modeliniz vardı ise, PC-DMIS önceki CAD modelini tutar.
Zaman Aşımı Hatası
NX'in bağlanması çok uzun sürerse zaman aşımına uğrayabilir. Bu durumda PC-DMIS bir "Önemli: NX iletişim hatası" mesajı görüntüler. Mesajda Tamam'ı tıklattığınızda mesajı kapatır. Ayrıca NX DCI'yı da kapatır. Ancak, PC-DMIS işlevsel durumda kalır. NX DCI'yı yeniden başlatmak için önce PC-DMIS'yi yeniden başlatmanız gerekir.
PC-DMIS'nin PartLoadTimeout ve CommandTimeout kayıt defteri girişleriyle zaman aşımına uğramadan önce alacağı sürenin uzunluğunu denetleyebilirsiniz. Bu eri kayıt deftgirişleri hakkında daha fazla bilgi için "Kayıt Defterini Değiştir" konusuna bakın.
