Maks Olay Açısı'nı Kullanan 2B Özellikler

Lazer Otomatik özelliklerinin bir Yatay bir de Dikey kırpma bölgesi bulunur. Kırpma bölgesi içindeki taranan tüm noktalar başlangıçta değerlendirilir.

2B özellikler (Daire ve Yuvalar) için bu ayar, taranan her noktanın tahmini normali özellik kuramsal Yüzey Normaliyle karşılaştırılır.

Bu açının dışına düşen vektörlü noktalar özellik ölçülürken dışlanır.

Her iki taraftan taranan sac parçasında bir Lazer Otomatik Daire oluşturuldu.

Özellik Çıkartma - Dikey kırpma bölgesi, bu durumda sac kalınlığından daha büyük olan parça sapmalarını içerecek şekilde ayarlanır.

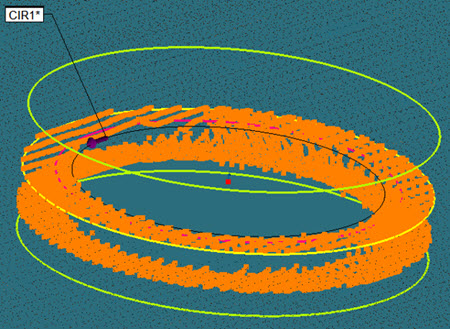

Bu görüntüde, hiç Maks olay açısı kullanılmamıştır:

Taranan noktaların normalleri dikkate alınmadığından, çıkarılan daire parçanın her iki yanından verileri kullanır.

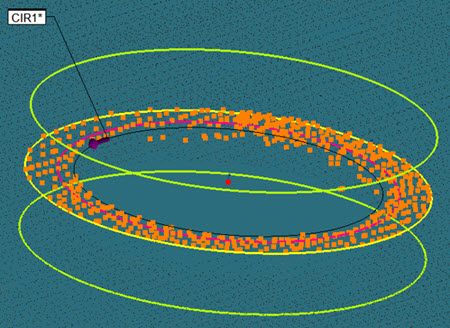

Bu görüntüde, 75 derecelik bir Maks olay açısı kullanılmamıştır:

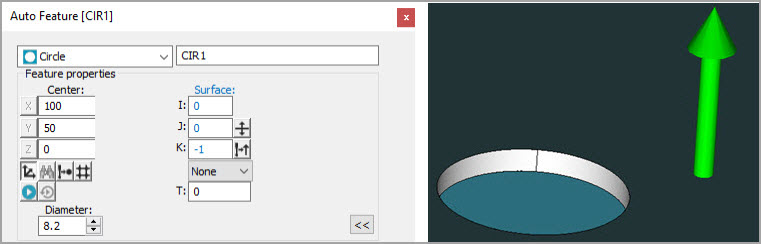

Kırpma bölgesindeki her noktanın tahmini normali Lazer Otomatik Dairesi, yüzey kuramsal vektörü ile karşılaştırılır. PC-DMIS, öznitelik hesaplaması için bu açının dışında kalan vektörlü noktaları kullanmaz.
