Çap - Bu kutudaki değer koninin çapını tanımlar.
Uzunluk - Bu kutudaki değer koninin ekseninin uzunluğunu (yükseklik) sağlar. Uzunluk parametresi yalnızca nominal olarak geçerlidir. PC-DMIS, gerçek bir uzunluk ölçümü gerçekleştirmez.
İç/Dış - Bu parametre koninin bir iç koni (delik) veya dış koni (mil). olduğunu tanımlar
Prob Araç Kutusu'nun Lazer Tarama Özellikleri sekmesindeki Fazla Tarama değeri diğer lazer Otomatik özelliklerinden farklı olarak negatif değerler kullanmalıdır. Bu, koni ekseninde konik bölge boyunca ölçüm yapmayı sınırlar.
Derinlik - Bu parametre koninin dış çapına (dış koniler) veya koninin orta eksenine (iç koniler) göreli olarak lazer odak noktasının konumunu denetler. Bu, lazeri koni yüzeyine ne kadar uzak veya yakın olduğunu belirterek lazer şeritlerinin koni yüzeyine nasıl düşeceğini denetlemenizi sağlar. 0 (sıfır) derinliği, bu özelliğin yüzey düzlemi yüksekliğinde, yüzey düzleminden mümkün olan en düşük derinlikteki veriler kullanılarak hesaplanmasına neden olur. Başka bir değerin derinliği, yazılımın hesaplamayı o derinlikte yapmasına neden olur.
Merkez Ofset - Bu değer, milin koni kısmının merkezini tanımlar.
Arama Uzunluğu - Bu değer, koni kısmının uzunluğunu tanımlar.
Derinlik varsayılanı 0 (sıfırdır). Bu, hiçbir çıkıntı kenarı bulunmayan düzlem özelliği için varsayılan değerdir. Parçanızın çiziminden dolayı özel gereksinimler mevcutsa, bunu yalnızca farklı bir değerle değiştirmelisiniz. Aksi takdirde PC-DMIS, noktaları belirtilen derinlikte konumlandırmak için başarısız bir girişimde bulunur; bu da, özellik çıkarma modülünden özellik hesaplama hatasına neden olur.

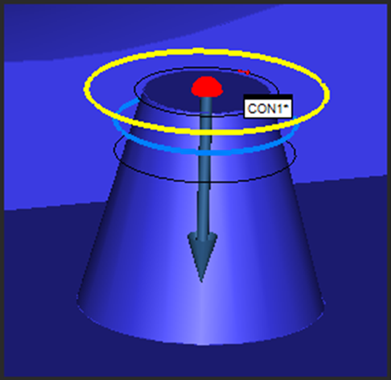

Grafik Görüntüleme penceresinde Örnek harici Koni gösterimi:
Çap (üst siyah daire)
Uzunluk (alt siyah daire)
Derinlik (mavi daire)
Merkez Nokta (sarı daire)

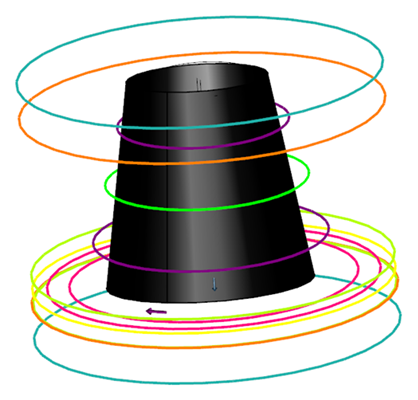

Grafik Görüntüleme penceresinde Örnek harici Mil Koni gösterimi:
Arama Uzunluğu (mor daireler)
Merkez Ofset (küf yeşili dairesi)
Nokta Segregasyonu (turuncu daireler)
Merkez Nokta (sarı daire)
Kırpma Düzlemi (açık yeşil daire)
Aşırı Tarama (deniz yeşili daireler)
Halka Şeridi (pembe daireler)
