2B Yarıçap Ölçüm Oluşturma

Kesit ile bir 2B Yarıçap Ölçüsü oluşturmak için:

1. Çapraz kesit oluştur. Nokta bulutu kesiti oluşturma hakkında ayrıntılı bilgi için bkz. "KESİT". Ağ kesiti oluşturma hakkında ayrıntılı bilgi için bkz. "Ağ KESİTİ Operatörü".

2. Kesiti 2B görünümde görüntülemek için Nokta Bulutu araç çubuğundan (Görünüm | Araç Çubukları | Nokta Bulutu) Kesit Slayt Gösterisi düğmesini seçin.

3. ÜstKarakter tuşunu basılı tutun ve fare işaretçisini istediğiniz yarıçapa getirin. Bir pencere öğesi görünür. Pencere öğesi yarıçapın nominal, ölçülen ve sapma değerlerini gösterir.

Yarıçapın nominal, ölçülen ve sapma değerlerini gösteren 2B Yarıçap Ölçüsü pencere öğesi.

4. Yarıçapı seçmek için Sol fare düğmesini tıklatın. Bir pencere öğesi iletişim kutusu görünür.

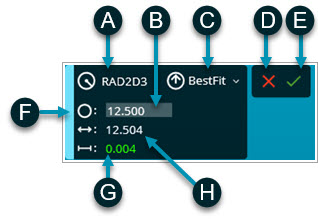

A - 2B Yarıçap Ölçüsü Kimliği

B - Yarıçap Nominal değeri

C - Yarıçapı hesaplamak için kullanılan algoritma

D - İptal Düğümesi

E - Oluştur Düğmesi

F - Pencere öğesi iletişim kutusunu taşımak için çubuğu kullanın

G - Yarıçap Sapma değeri

H - Yarıçap Ölçülen değeri

2B Yarıçap Ölçüsü pencere öğesi iletişim kutusu

Pencere öğesi iletişim kutusundan şunları yapabilirsiniz:

• 2B Yarıçap Ölçüsü kimliğini (A) ve nominal değeri (B) değiştirin.

• Listeden (C) yazılımın yarıçapı hesaplamak için kullandığı algoritmayı seçin.

• Yarıçap ölçüsünü oluşturmak için Oluştur düğmesini (E) tıklatın veya yarıçap ölçüsünü oluşturmadan pencere öğesi iletişim kutusunu kapatmak için İptal düğmesini (D) tıklatın.

• Fare imlecini pencere öğesinin sol tarafındaki çubuğun (F) üzerine getirin. Sol fare düğmesini tıklatıp basılı tutun ve sonra Grafik Görüntüleme penceresinde pencere öğesini sürükleyerek yeniden konumlandırın. Pencere istediğiniz konuma geldiğinde fare düğmesini bırakın.

5. 2B Yarıçap Ölçüsünü oluşturduğunuzda Düzen penceresinde bununla ilişkili komut oluşturulur. Gerekiyorsa ek yarıçap ölçüleri oluşturabilirsiniz.

Yarıçap ayarlarını değiştirmek için:

• Doğrudan Düzen penceresinde düzenleyin.

• Düzen penceresinde yarıçap ölçüsü komutunu tıklatın ve sonra değişiklik yapmak üzere 2B Yarıçap Ölçüsü iletişim kutusunu açmak için F9 tuşuna basın.

2B Yarıçap Ölçüsü Nasıl Hesaplanır

• Kesit hem nominal (siyah çoklu çizgi) hem de ölçülen (sarı çoklu çizgi) verileri içerdiğinde:

Nominal 2B Yarıçapı Hesaplama

İlk seçilen ölçülen noktadan başlayarak, nominal yarıçap en yakın siyah çoklu çizgi üzerinde bulunur. Yazılım, standart sapmadan en çok 0.005 mm mesafedeki tüm nominal noktaları kullanarak en küçük kare en uygun daire için nominal (kuramsal) yarıçapı hesaplar.

Ölçülen 2B Yarıçapı Hesaplama

Yazılım, sarı çoklu çizgi üzerinde nominal noktalarla ilişkilendirilmiş gerçek noktaları kullanarak bir en küçük kare en uygun daire hesaplar.

• Kesit sadece nominal verileri (siyah çoklu çizgi) içerdiğinde:

İlk seçilen ölçülen nominal başlayarak, yazılım yarıçapı en yakın siyah çoklu çizgi üzerinde bulur. Yazılım, standart sapmadan en çok 0.005 mm mesafedeki tüm nominal noktaları kullanarak en küçük kare en uygun daire için nominal (kuramsal) yarıçapı hesaplar.

• Kesit sadece ölçülen verileri (sarı çoklu çizgi) içerdiğinde:

İlk seçilen ölçülen noktadan başlayarak, yazılım bir en küçük kare en uygun daire için yarıçapı hesaplar. Yazılım, yarıçapa ait başka ek segment varsa bulmak için, yazılım standart sapmadan en çok 0.050 mm mesafedeki ve 0.25 mm arama mesafesi içindeki ölçülen noktaları kullanır.

Daha fazla bilgi için:

2B Yarıçap Ölçüm'e Genel Bakış

2B Yarıçap Ölçüm İletişim Kutusu
