Derinlik: Bu, kenar noktasını hesaplarken kullanılacak derinliği tanımlar. Bu, Grafik Görüntüleme penceresindeki mavi grafik görseline karşılık gelir. 0 derinliği, bu özelliğin yüzey düzlemi yüksekliğinde, yüzey düzleminden mümkün olan en düşük derinlikteki veriler kullanılarak hesaplanmasına neden olur. Başka herhangi bir derinlik değeri belirtilen derinlikte hesaplanmasına neden olur.
Aralık: Bu, özellik normalini hesaplamak için PC-DMIS'nin kullanacağı alanın boyutunu denetler. Bu, Grafik Görüntüleme penceresindeki mor grafik görseline karşılık gelir.
Girinti: Bu, özellik normalini hesaplamak için PC-DMIS'nin kullanacağı alanın konumunu tanımlamanızı sağlar. Bu, Grafik Görüntüleme penceresindeki kırmızı grafik görseline karşılık gelir.

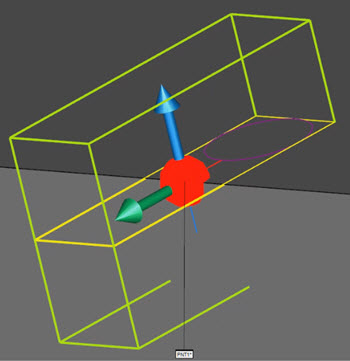

Grafik Görüntüleme penceresinde kullanılan Derinlik, Aralık ve Girinti grafik görselleştirmeleri olan örnek Kenar Noktası
Kenar Noktalarının Grafik Analizi ve Özelliği Çıkarma Hakkında Notlar
Kenar düzlemine hesaplanmış bazı grafik analiz noktalarını görmüyorsanız aşağıdaki bilgilere bakın:
Kenar Çizgisi Noktaları - Özellik çıkarıcısının döndürdüğü referans düzlemdeki tüm kenar çizgisi noktaları görüntülenir. Analiz için, kenar çizgisi noktaları referans düzlem merkezinden (Aralık değeriyle tanımlanan dairesel yüzey alanın merkezi) kenar çizgisine olan mesafe (Girinti değeri) kullanılarak hesaplanır.
Referans Düzlem Noktaları - Aralık değeri 0.0 ise referans düzlem noktaları görüntülenmez. Aralık değeri 0,0 değilse referans düzlem noktaları nokta bulutundan çıkarılır, özellik çıkarıcısının döndürdüğü düzlem istatistik verilerinin kullanıldığı aşağıdaki kurallar uygulanır:
Kural 1:
Hayali bir silindirin dışındaki tüm noktalar atılır.
Kural 2: Maksimum düzlem hatası değerinden büyük olan bir hayali düzlem'den mesafesi olan tüm noktalar atılır.
Kural 3: Kalan noktalar izin verilen sayıyı aşıyorsa (19900), noktalar aynı şekilde izin verilen değere küçültülür.
Analiz için, her referans düzlemi noktası, referans düzlemden ve ölçülen yüzey düzleminden mesafesi kullanılarak hesaplanır.

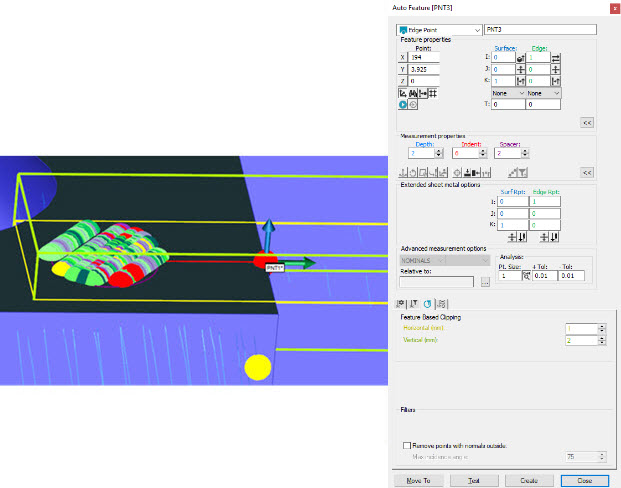

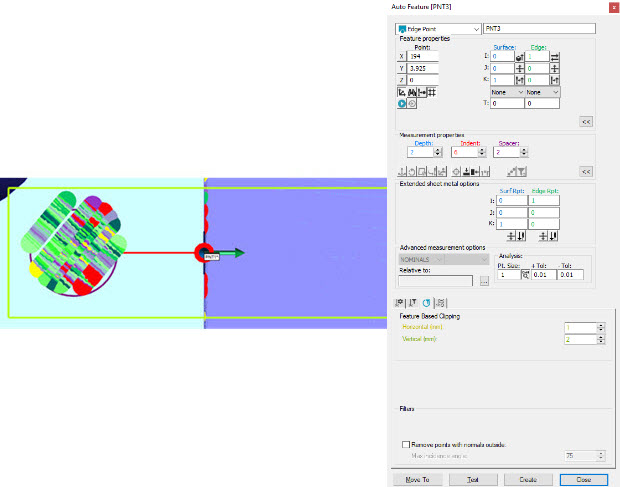

Aşağıdaki iki görüntüde Kenar Noktası lazer grafik analizi gösterilmektedir:
