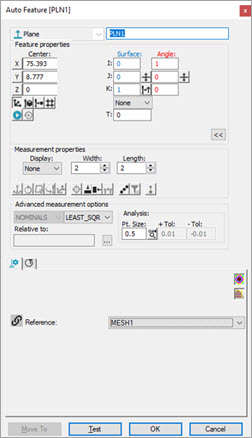

Lazer Otomatik Özelliği iletişim kutusuyla bir Ağ veri nesnesinden bir lazer Otomatik özelliği çıkarabilirsiniz.
Bir Ağ verisi nesnesinden Lazer Otomatik Yüzey Noktalarını çıkarma hakkında ayrıntılı bilgi için, lütfen bkz. "Ağdan Lazer Otomatik Yüzey Noktasını Çıkarma".
Ölçüm yordamınızda sadece bir Ağ varsa, PC-DMIS varsayılan olarak Ağı referans veri nesneniz kabul eder. Bir COP (veya birden fazla COP) ve bir veya daha fazla Ağ verisi nesnesi varsa, Prob Araç Kutusunun Özellik Çıkarma sekmesindeki Referans listesinden doğru referans veri nesnesini seçmeniz gerekir.
Bir Ağ verisi nesnesinden lazer Otomatik özelliğini çıkarırken, PC-DMIS önce yatay ve dikey kırpma ile tanımlanan çıkarma bölgesi içindeki tüm üçgen köşeleri ilk olarak dikkate alınır. Çıkarma bölgesi içine düşen noktaları görüntülemek için, Lazer Tarama Özellikleri sekmesinde Ayrılmış noktaları göster/gizle düğmesini (
) tıklatın.
Özelliği ölçmek ve ölçülen noktalarını görüntülemek için Test düğmesini tıklatın.
Bir Ağ verisi nesnesinden çıkarılan özellik örnekleri

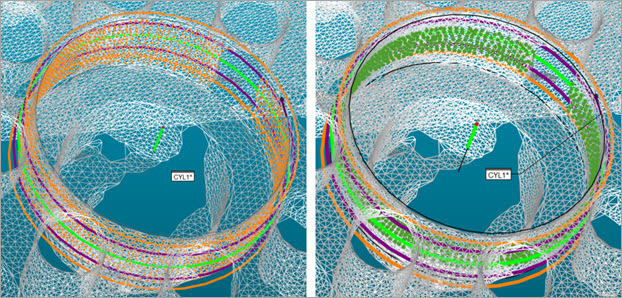

Bir Ağ verisi nesnesinden çıkarılan Silindir Otomatik özelliği örneği

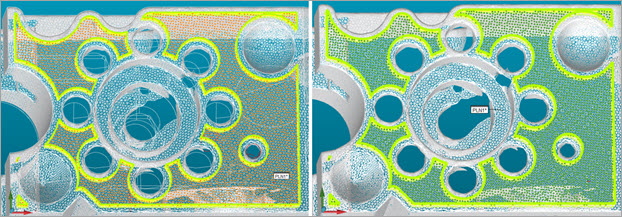

Bir Ağ verisi nesnesinden çıkarılan Düzlem Otomatik özelliği örneği
Turuncu noktalar çıkarma bölgesi içinde bulunan ayrılmış noktaları gösterir.
Yeşil noktalar Test düğmesini tıklattığınızda PC-DMIS test işlemini gerçekleştirdikten sonra ölçülen noktaları gösterir.
