Özellik Tabanlı Kırpma Parametreleri

Düzlem olmayan Otomatik özellikler için Özellik Tabanlı Kırpma alanı

Yatay kutusuna ve varsa Dikey kutusuna bir değer yazdığınızda PC-DMIS lazer verilerini hem yatay hem de dikey yönlerde kırpabilir. Bu mesafe, tanımlanan mesafe dışındaki tüm lazer verilerini kırpacaktır ve özelliği çıkarırken bu verileri hariç tutacaktır.

Alternatif olarak, bir Düzlem Otomatik özelliği için, bir yüzey üzerindeki tüm CAD elemanları etrafındaki bir ofset sınırı içinde veri kırpabilirsiniz. Buna CAD ayırma denir. "Altta bkz "CAD Ofseti".

Koni Otomatik özelliği için:

Yatay ve Dikey Kırpma

Tüm Otomatik özellikler yatay kırpmayı destekler. Şu özellikler dikey kırpmayı destekler:

Özelliğe Dayalı kırpma halkalarındaki kırpma mesafeleri renkli halkalar olarak gösterilir. Yatay kırpma sarı bir halka olarak ve dikey kırpma açık yeşil bir halka olarak görünür.

Yatay İç Kırpma

Yalnızca iç özellikler için en içteki sarı halka olarak görünen yatay iç kırpmayı uygulayabilirsiniz.

Şu özellikler yatay iç kırpmayı destekler:

Yatay iç kırpmanın boyutunu sıfır ve özelliğin nominal boyutunun yarısı arasında atayabilirsiniz. Her özelliğin nominal boyutu şu şekilde tanımlanır:

Yatay İç Kırpma parametresi Özellik Çıkarma sekmesinin Özellik Tabanlı Kırpma alanında kullanılabilir. Bu değeri ayarlamak için Ayarlar Düzenleyicisi'nde Inner_Horizontal_Clipping kayıt defteri girişini de kullanabilirsiniz. Ayrıntılı bilgi için PC-DMIS Ayarlar Düzenleyicisi dokümantasyonundaki "Inner_Horizontal_Clipping" konusuna bakın.

Örnekleri Kırpma

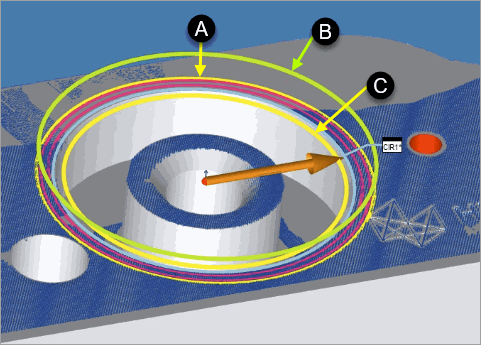

Şununla Örnek Daire Otomatik özelliği:

A - Yatay Dış Kırpma Halkası

B - Dikey Kırpma Halkası

C - Yatay İç Kırpma Halkası

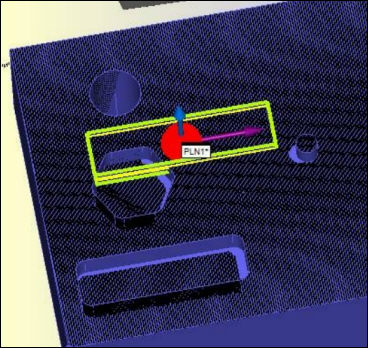

Yatay ve Dikey Kırpma Etkinleştirilmiş Örnek Düzlem Otomatik özelliği

Bir Daire Otomatik özelliği için Tipik Düzen penceresi komutu:

CIR1 =FEAT/LASER/CIRCLE/DEFAULT,CARTESIAN,IN,LEAST_SQR

THEO/<65,0,-25>,<0,-1,0>,38

ACTL/<64.929,0.049,-24.725>,<0.000189,-0.9999997,0.000754>,38.374

TARG/<65,0,-25>,<0,-1,0>

DEPTH=0,START ANG=0,END ANG=360

ANGLE VEC=<1,0,0>

DIRECTION=CCW

SHOW FEATURE PARAMETERS=YES

SURFACE=THICKNESS_NONE,0

RMEAS=NONE,NONE,NONE

GRAPHICAL ANALYSIS=YES,1,0.01,0.01

SHOW_LASER_PARAMETERS=YES

REFERENCE ID=COP1

SES=KAPALI

HORIZONTAL CLIPPING=2.5,VERTICAL CLIPPING=1,INNER HORIZONTAL CLIPPING=1

RINGBAND=ON,INNER OFFSET=1,OUTER OFFSET=2

OUTLIER_REMOVAL=OFF

REMOVE POINTS WITH NORMALS OUTSIDE=OFF

CAD Ofset

Düzlem Otomatik özelliği için Özellik Temelli Kırpma

CAD ofseti seçeneğini tüm 3B Otomatik özellikler (Düzlem, Koni, Silindir ve Küre) için etkinleştirebilirsiniz. CAD ofseti seçeneği PC-DMIS'in seçilen CAD yüzeyini "daraltması" ve özelliğin kenarlarına ofset ile verilen mesafe içindeki noktaları elemesi için bir yöntem sağlar.

Düzlem Otomatik özellikleri için, bu onay kutusunu seçtiğinizde, PC-DMIS yüzey üzerinde CAD modeli içindeki her bir özelliğin etrafında sarı bir ofset sınırı oluşturur. Koni, Silindir, veya Küre Otomatik özelliği için PC-DMIS bu sarı ofset sınırı çizgisini görüntülemez.

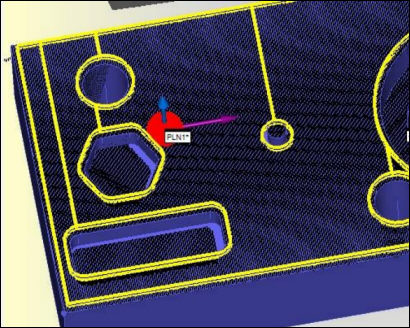

CAD temelli kırpma özelliği etkin olan Düzlem Otomatik özelliği örneği

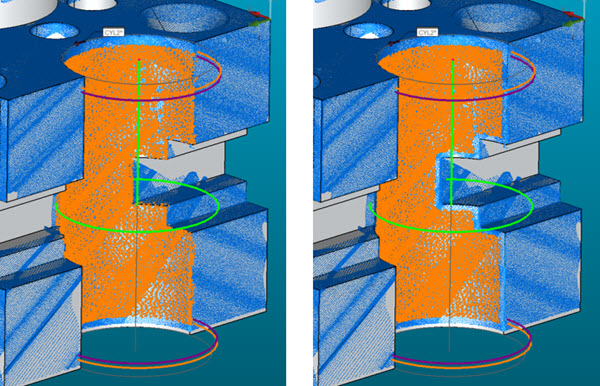

CAD ofseti olmayan (sol) ve 2 mm CAD ofseti olan (sağ) Silindir Otomatik özelliği örneği

CAD ofseti seçeneğini kullanırken bir CAD yüzeyi seçmeniz gerekir

PC-DMIS, bir yüzey üzerindeki CAD modeli içindeki tüm özellikler için bir ofset sınırının içine düşen lazer verilerini kırpar. PC-DMIS, düzlemi çözmek için verileri ofset sınırı dışında kullanır.

Örneğin, örnek parçanın bir bölümünü gösteren aşağıdaki resme bakın. Buradaki resme yalnızca açıklama amacıyla eklenen yarı saydam turuncu kaplama, Düzlem Otomatik özelliğini oluşturmak için PC-DMIS programının kullandığı verileri gösterir:
