Bu parametrelerin görsel bir örneği için aşağıdaki diyagramlara bakın.
Hizalama - Bu kutu eşleşen iki metal sac parçasının arasındaki yükseklik farkını belirler. Hizalama değerinin pozitif veya negatif olması bunun "Ana Şablon" kısmından daha yüksek veya daha alçak olup olmayacağına bağlıdır.
Boşluk - Bu kutu eşleşen iki metal sac parçasının arasındaki mesafeyi (aynı düzlemde) belirler.
Girinti - Girinti, PC-DMIS'nin hizalamayı ölçtüğü boşluğun kenarından olan uzaklığı belirtir.
Aralık - Bu, girinti noktasında hesaplamada kullanılan yüzey normallerini hesaplamak için kullanılan bir dairedir.
Boşluk Yönü (Vektör) - Özellik Nitelikleri alanı içindeki bu kutular boşluğun yönünü tanımlar.

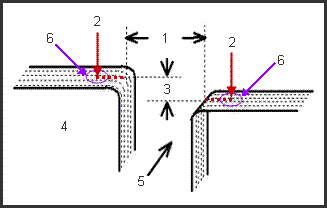

Hizalama ve Boşluk Diyagramı
Anahtar:
1 - Boşluk
2 - Girinti
3 - Hizalama (negatif hizalama solda gösterilir)
4 - Asıl taraf
5 - Kesim Vektörü
6 - Aralık
"Ana" taraf her zaman tarama/boşluk yönünün solundadır.
Taramanın yönü, lazer şeridinin yönü tarafından değil belirtilen Kesim Vektörü tarafından denetlenir.
Tarama yönü
(A) - Ana taraf (B) - Tarama hareketi
"Ana" taraf her zaman Kesim Vektörünün solundadır.

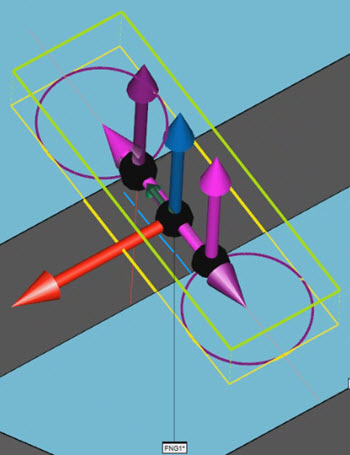

Çentik (kırmızı çizgiler), Aralık (mor daireler), Derinlik (mavi çizgi), Yatay kırpma bölgesi (sarı çizgiler), Dikey kırpma bölgesi (yeşil), Görünüm vektörü (mavi ok) ve Kesim vektörünü (kırmızı ok) gösteren Grafik Görünüm penceresindeki örnek Hizalama ve Boşluk.
