Kalibrasyon Küresini Manuel olarak İkiye Ayırma
MAN (Manuel) veya MAN + DCC Hareket seçeneğini kullandığınızda, kalifikasyon küresini manuel olarak ikiye ayırmanız gerekir. Küreyi taşıdıysanız veya kürenin yerini bilmiyorsanız bu da gereklidir. Bu kalibrasyon sırasında, PC-DMIS, makineyi ne zaman taşımanız gerektiğini size sorar. PC-DMIS, kalibrasyon küresini ikiye bölmenizi ve onu kilit taşının ortasına yerleştirmenizi isteyen bir mesaj görüntüler.
Küreyi manuel olarak ikiye ayırmak için:
PC-DMIS Mesajını açık bırakın.
Ana Grafik Görüntüleme penceresinde Lazer sekmesine geçin.
Başlat/Durdur düğmesini tıklatın. Bu, lazeri açar. Lazer sekmesinin grafik alanında yanıp sönen kırmızı bir yay ve yeşil bir artı işareti görünür. Kırmızı yay, lazerin kalibrasyon küresine değdiği yerdedir.
Makineyi hareket kutusu ile taşıyarak, yayın oluşturduğu dairesel bölge içinde artı işaretini ortalayın. Siz makineyi taşıdıkça kırmızı yay hareket eder. Yanıp sönen yayın dairenin kenarını gösterdiğini varsayarsanız, bu varsayılan dairenin merkez noktası optik olarak artı işaretinin merkezi ile hizalanmalıdır.

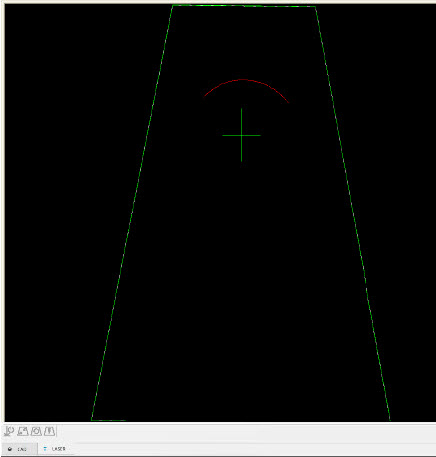

Yayı hizalama
Yayı hizaladıktan sonra, yeniden Açık/Kapalı düğmesini tıkayın. Bu, lazeri kapatır.
Yayı hizalayarak yaptığınız değişikliği kabul etmek için PC-DMIS Mesajı içinde Tamam öğesini tıklayın. PC-DMIS, Yürütme modunda kalır ve lazer sensörü, ucu kalibre etmek için kullanılan bir dizi tanımlı konum içinden hareket eder.
Her bir pozisyonda, lazer ışını, bir şerit içinde küreye dokunur ve lazer sensörü şeritten veri toplar. Toplanan veriler ve ilgili makine konumu, makine üzerindeki sensörün montaj yönünü belirler.
Yürütme bittikten sonra, PC-DMIS Öğrenme moduna döner ve Prob Yardımcı Programları iletişim kutusunu gösterir.
Araç Küresinin CMS Kendi Kendine Otomatik Ortalanması
CMS lazer sensörü, kalibrasyon sırasında kalibrasyon aracı küresinin otomatik olarak merkezlenmesini (ikiye bölerek) sağlar. Bu, PC-DMIS "Küre taşındı mı?" mesajını görüntülediğinde Evet'i tıklatırsanız gerçekleşir. Grafik Görüntüleme penceresinden, Lazer sekmesini tıklatın. Lazer sensörünü kürenin merkezine sürebilirsiniz.
Bu noktada iki olasılığınız var:
Küreyi manüel olarak ikiye ayırabilir ve Temel Taş'ın merkezine getirebilir ve daha sonra lazer kalibrasyonunu başlatmak için Tamam'ı tıklatabilirsiniz.
Lazer Görünümde kalibrasyon küresinin bir bölümünü görüntüleyin ve sonra küreyi otomatik olarak ortalamak için Prob Etkinleştir düğmesini tıklatın. Tamamlandığında, lazer kalibrasyonunu tamamlamak için Tamam düğmesine basın.
PC-DMIS, kalibrasyon küresinin taşındığını belirlediğinde, PC-DMIS, kalibrasyona hazır olup olmadığınızı onaylamak için bir mesaj görüntüler.
Mesaj kutusunda açıklandığı şekilde talimatları izleyin. İşiniz bittiğinde Tamam düğmesini tıklatın.
Kolaylık için otomatik merkezleme prosedürü sırasında yazılım, lazer sensörü hizalama şeridini sarı olarak gösterir.
