Ağ IMPORT Operatörü

Ağ IMPORT Operatörü oluşturmak için:

  1. Ağ Operatörü iletişim kutusuna erişmek için Ağ araç çubuğundan (Görünüm | Araç Çubukları | Ağ) Ağ Operatörü düğmesini () tıklatın.

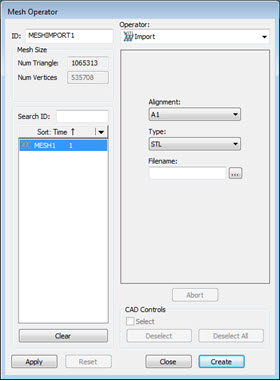

Ağ Operatörü iletişim kutusu - IMPORT operatörü

  1. Operatör listesinden IMPORT operatörünü seçin.

  2. Özellik Listesi kutusundan ağı seçin.

  3. Kullanılacak seçenekleri seçin. Ağ IMPORT operatörü şu seçenekleri kullanır:

Hizalama: Veriyi verirken eklenecek hizalama türünü gösterir.

Tür: IMPORT operatörü için seçenek STL'dir.

Dosya Adı: Alma dosyasının adını belirtir. Ona gitmek için yol ve dosya adını girin veya Gözat düğmesini kullanın.

  1. Oluştur'u tıklatın. IMPORT komutu Düzen penceresine eklenir. Komut MESH/OPER,IMPORT'tur. Ağ verileri Dosya adı kutusunda tanımlanan dosya konumundan alınır.

Örneğin:

MESHIMPORT1=MESH/OPER,IMPORT,FORMAT=STL,FILENAME=F:\PCDMIS FILES\STL\Test2_STL.STL,

REF,MESH1,,
