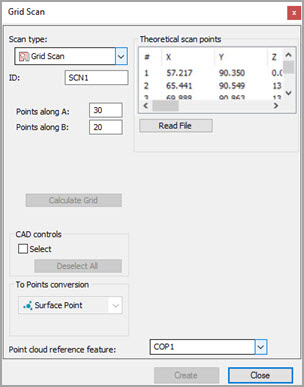

Kılavuz Tarama iletişim kutusu
Izgara Tarama yöntemi görünebilir bir dikdörtgen içinde noktaların bir ızgarasını oluşturur ve sonra bu noktaları seçili yüzeylerin üzerine yansıtır. Dikdörtgen ve sonuç olarak noktalar ızgarası CAD sekmesinde CAD modelinin yönelimine bağlıdır.
Sınırların içine kaç vuruşun yerleştirileceğini tanımlamak ve seçili yüzey veya yüzeylerin üzerine düşürmek için A boyunca Vuruşlar ve B boyunca Vuruşlar kutularını kullanın.

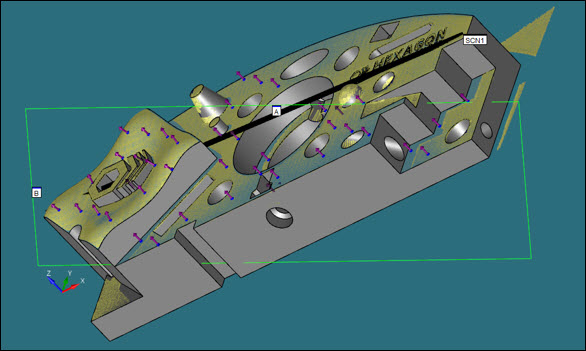

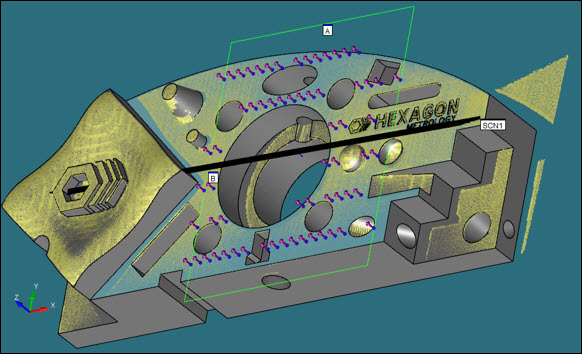

Bir COP'den çıkarılan Izgara Yüzey Noktalarını gösteren aşağıdaki şekli ele alın:
Izgara Taraması Oluşturma
Lazer probunun etkin olduğundan emin olun.
CAD modelinizi Sabit moduna alın.
PC-DMIS'i DCC moduna geçirin.
Ekle | Tara | Izgara menüsü öğesini seçin. Tarama türü listesinde Izgara Tarama seçili halde Tarama iletişim kutusu görünür.
Izgara için özel bir ad kullanmak istiyorsanız, ızgaranın adını Kimlik kutusuna yazın.
A boyunca Vuruşlar ve B boyunca Vuruşlar kutularında, A ve B yönlerinde kaç vuruşun yerleştirileceğini ve seçili yüzey veya yüzeyler üzerine düşürüleceğini belirtin.
Taramanıza dahil etmek istediğiniz yüzey veya yüzeyler üzerindeki ekranda bir dikdörtgeni tıklayıp sürükleyin. Bu dikdörtgen, CAD yüzeyine veya yüzeylerine yansıtılacak kılavuzun sınırını tanımlar. Dikdörtgeni çizdiğinizde PC-DMIS, seçili herhangi bir yüzeyde CAD modeli üzerine noktaları çizer.
Bazı yüzeylerin seçimlerini kaldırmak istiyorsanız Seç onay kutusunu işaretleyin. PC-DMIS seçili yüzeyleri vurgular ve noktaları yalnızca onların üzerine çizer. Dikdörtgenin sınırlarına dahil edilmiş olsa bile seçili olmayan yüzeyler üzerine nokta çizmez.
Yanlışlıkla bir yüzey seçerseniz, Ctrl'ye basın ve seçimini kaldırmak için bu yüzeyi ikinci kez tıklatın. Vurgulanan tüm yüzeylerin seçimini bir kerede kaldırmak için Tümünün Seçimini Kaldır düğmesini tıklatın.
Izgara noktalarını yeniden hesaplamak için (yani, seçili yüzeylere farklı A ve B değerlerini uygulamak için), Izgara Hesapla düğmesini istediğiniz zaman seçin.
Nokta bulutu referans özelliği kutusunda, yüzey verisini çıkaracağınız COP nesnesinin kimliğini yazın.
İletişim kutusunun kapsamı ızgara verilerini Yüzey Noktası lazer komutlarına dönüştürmek olduğundan Vuruş Türü listesinde, Yüzey Noktası kullanılabilir tek seçenektir. Oluştur düğmesini tıklattığınızda PC-DMIS bu komutları Düzen penceresine ekler.
Oluştur düğmesini tıklatın. PC-DMIS, daraltılmış Grup komutunda Yüzey Noktası lazer komutlarını Düzen penceresine ekler.
