Kenar Sayısı - Bu parametre, çokgen üzerinde kullanılan tarafların sayısını tanımlar. Lazer aygıtlar için, Otomatik özellik Çokgen için kenar sayısı 6 olarak sabittir.
Çap - Bu kutudaki değer, poligonun çapını tanımlar.
Derinlik - Bu parametre PC-DMIS'nin özellik karakteristiklerini hesaplamak için hangi verileri kullanacağını denetler. Derinlik değerini yiv ile veya özellik hesaplamasında yer almasını istemediğiniz başka bir geçici bölümü ile ilgili verileri atmak için kullanabilirsiniz. Pozitif bir değer belirtilmesi PC-DMIS'ye özellik karakterlerini hesaplamak için özellik boyunca nereye bakacağını söyler. 0 derinliği, bu özelliğin yüzey düzlemi yüksekliğinde, yüzey düzleminden mümkün olan en düşük derinlikteki veriler kullanılarak hesaplanmasına neden olur. Başka herhangi bir derinlik değeri belirtilen derinlikte hesaplanmasına neden olur. Donanım kısıtlamalarına bağlı olarak, bu özellik türü için 0'dan daha büyük bir derinlik değeri kullanırsanız, en azından 0,3mm (,01181 inç) kullanmalısınız.
Derinlik varsayılanı sıfırdır. Bu, hiçbir çıkıntı kenarı bulunmayan düzlem özelliği için varsayılan değerdir. Parçanızın çiziminden dolayı özel gereksinimler mevcutsa, bunu yalnızca farklı bir değerle değiştirmelisiniz. Aksi takdirde PC-DMIS, noktaları belirtilen derinlikte konumlandırmak için başarısız bir girişimde bulunur; bu da, özellik çıkarma modülünden özellik hesaplama hatasına neden olur.
Örneğin, 3 derinliği, hesaplama için 3 mm (veya ölçüm yordamındaki birimlere bağlı olarak inç) üzerindeki tüm verileri kullanmak istediğinizi gösterir. 0 belirtirseniz, bu, hesaplama için kullanılabilen tüm verileri kullanmak istediğinizi gösterir. İnce duvarlı özellikler için 0 değeri geçerli olabilir, ancak herhangi bir derinliği olan parçalar için, doğru sonuçlar almak istiyorsanız olasılıkla bir derinlik belirtmeniz gerekir.
Sıfırdan büyük bir derinlik belirtseniz bile, ölçülen sonuçlar her zaman özelliğin yer aldığı düzlem üzerine yansıtılır.

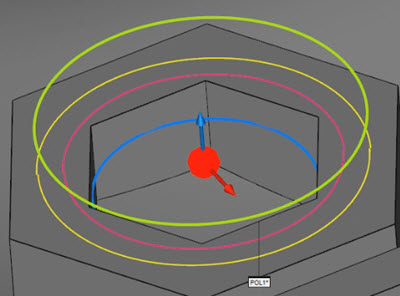

Grafik Görüntüleme penceresinde Örnek Çokgen gösterimi:
Halka Şeridi (pembe daireler)
Yatay fazla tarama (sarı çizgi)
Dikey fazla tarama (yeşili daireler)
Derinlik (mavi)
