Prob Yardımcı Programları iletişim kutusunu açmak için Ekle | Donanım Tanımlaması | Prob menü seçeneğini seçin. (Bu iletişim kutusu bir ölçüm yordamı oluşturduğunuzda otomatik olarak görünür.)

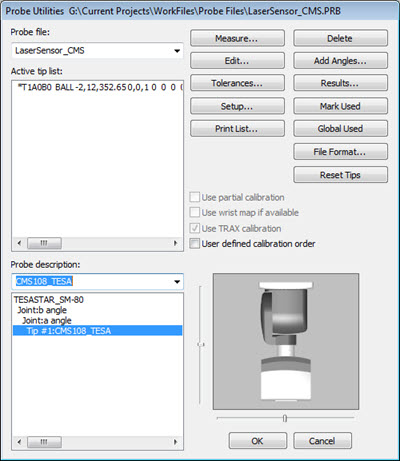

Prob Yardımcı Programları iletişim kutusu
Prob dosya kutusunda, lazer sensörünüzü en iyi şekilde açıklayan bir ad yazın.
Alttaki bileşenler listesinden, vurgulamak için Tanımlı prob yok metnini seçin.
Prob Açıklaması listesinden uygun probu seçin. Çoğu lazer sensörü doğrudan PH10M prob kafasına bağlanır. Bir DCC makine ile kullandığınız CMS108 sensörü Tesastar prob kafasına bağlanır. Bir TKJ konektörüyle bir CWS veya WLS sensörünü bir mile veya çok sensörlü makinelerde OPTIV_FIXED üzerine bağlayabilirsiniz.
Gerektiğinde, probu tanımlamanız tamamlanana kadar "boş bağlantılar" için aynı şekilde ek bileşenleri seçin. Tanımlanan bir prob Etkin Uç Listesi'nde bir uç gösterir.
Ucu tanımladığınızda, yazılım artık prob görüntüsünü göstermez. Bu, ölçüm sırasında probun grafik görüntüsü parçanın görünümünü engellemeyecek hale getirir. Ancak, prob bileşenlerini görüntülemeyi etkinleştirmek istiyorsanız, Prob Bileşenini Düzenle iletişim kutusunu açmak için prob bileşenini çift tıklatın. Bu bileşeni çiz onay kutusunu işaretleyin.
C bileşim yeri ile PH10, Tesa veya sürekli türde bilekler kullanıyorsanız, mil açılarının görsel amaçlar için düzgün bir şekilde ayarlandığını doğrulamanız gerekir. Aksi takdirde PC-DMIS, sensör verileri ile makine konumunu doğru bir şekilde ilişkilendiremez. Probunuz bağlantı çevresinde düzgün döndürülmezse, manüel olarak ek dönüş sağlayabilirsiniz. Bunun için, bileşeni sağ tıklatın ve gerekli dönüşü yansıtmak için bağlantı değeri etrafında Varsayılan dönüş açısını değiştirin.
Prob dosyası, bağlantı etrafında sensörün yönelimini tanımlamaz; yalnızca prob vektörünü tanımlar.
