Yüzey probu seç.
Menüden (Ekle | Tara | Alan Tarama) Alan Tarama iletişim kutusunu açın veya İzleyici Ölçüm araç çubuğundan Alan Tara düğmesini
tıklatın.
Alan Tarama iletişim kutusundan bir Alan Tarama işlemi gerçekleştirmek için ve Alan Tarama komutunu oluşturmak için:
Yüzey probu seç.
Menüden (Ekle | Tara | Alan Tarama) Alan Tarama iletişim kutusunu açın veya İzleyici Ölçüm araç çubuğundan Alan Tara düğmesini tıklatın.
Alan Tarama iletişim kutusundan, bir Alan Tarama oluşturmak için kullanabileceğiniz üç yöntem vardır:

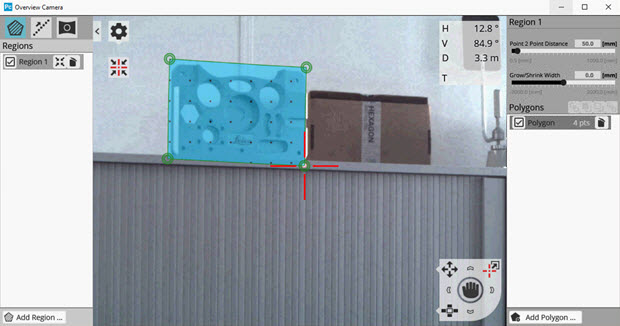

Genel Bakış Kamera penceresinden Alan Tarama bölgesini ve ayarları tanımlayın.

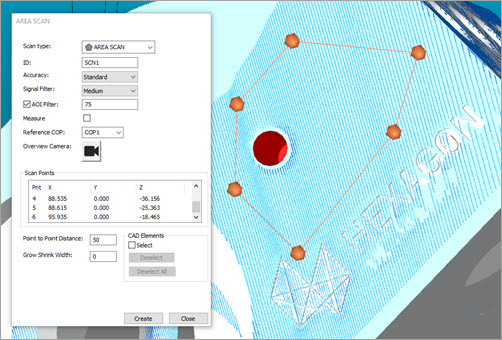

Bir CAD modeliyle hizalandığında Alan Tarama bölgelerini tanımlayın.

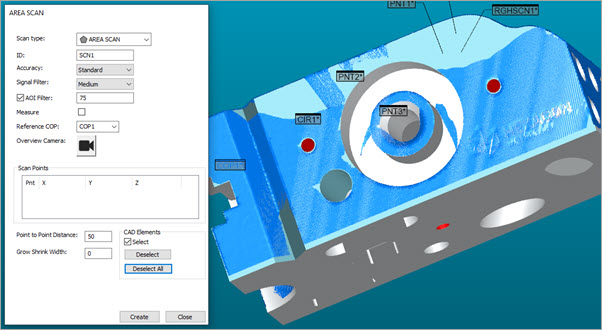

Bir CAD modeliyle hizalandığında seçili CAD yüzeylerinde bir Alan Tarama işlemi gerçekleştirin.
Kimlik alanında taramanız için kimliği güncelleyebilirsiniz veya varsayılan adı kullanabilirsiniz. Bu, PC-DMIS'in Düzen penceresinde görüntülediği tarama komutunun adıdır.
Alan Tarama iletişim kutusunun Doğruluk Ayarları listesinden bir doğruluk seçeneği seçin. Mevcut seçenekler şunlardır: Standart, Hızlı ve Kesin.
Listeden Sinyal Filtresi seçeneğini seçin.
Gerekirse bu filtreyi etkinleştirmek için AOI Filtresi onay kutusunu seçin ve sonra geçerli bir değer girin.
Ölçümleri iletişim kutusunu kapattıktan hemen sonra başlatmak istiyorsanız Ölç onay kutusunu seçin. Tanım CAD'de bulunduğu sürece bu seçenek PC-DMIS'i Çevrimiçi veya Çevrimdışı modda çalıştırdığınızda kullanılabilir.
Referans COP listesinden bir COP seçin. Bu, PC-DMIS'in taranan nokta bulutu verisini depoladığı yerdir.
PC-DMIS verileri bir nokta bulutunda depoladığından bir Alan Tarama oluşturmak için ölçüm yordamınızda geçerli bir Referans COP Kimliğinizin tanımlı olması gerekir. Listeden bir COP seçmezseniz veya henüz oluşturulmamış birini girerseniz, PC-DMIS yeni bir COP oluşturmak isteyip istemediğiniz soran bir istem görüntüler.
Alan Tarama iletişim kutusundan Alan Tara komutunu Düzen penceresi içine eklemek için Oluştur'u tıklatın ve sonra PC-DMIS ana ekranına dönmek için Kapat'ı tıklatın.

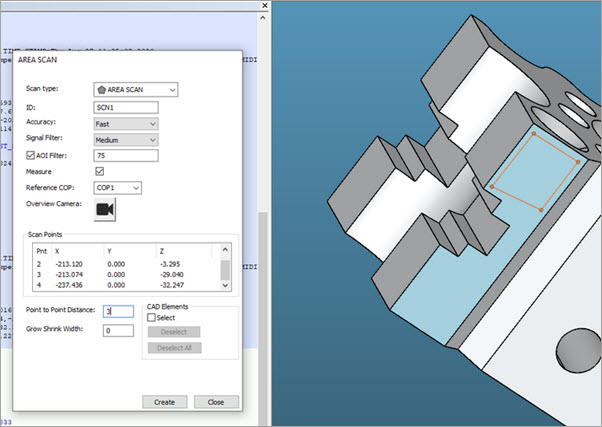

Alan Tarama örneği
Bölge ayarlarıyla Alan Tarama komutunu gösteren Düzen penceresi örneği
PC-DMIS taramanın yol noktalarını ve XYZ koordinat konumlarını Alan Tarama iletişim kutusunun Tarama Noktaları alanında görüntüler.
